EMC预测试在大功率开关电源研制过程中的重要性

    图一　　　　　　　　　　

    图二

    图三

    图四

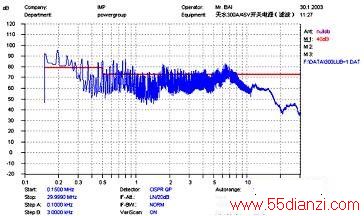

    图一 为电源进线端采集的传导骚扰值。

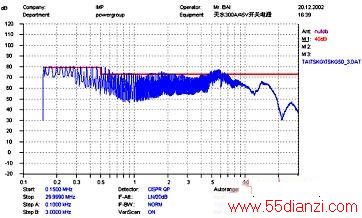

    图二 为串接进线电抗器后，电源进线上采集到的传导骚扰值，可看出骚扰值在1M—5M频率范围内降低了20---30 db。

    图三 为串接EMI滤波器后，电源进线上采集的传导骚扰值。可看出曲线在300K到10M 范围内基本都降到了红线以下，其中最大部分下降了40db 左右，效果很明显。

    图四　为同时串接EMI和进线电抗器后，电源进线上采集的传导骚扰值，从图中可看出整体指标都已在极限值以内，达到了预期效果。

    由于大功率开关电源成本较高，如果在定型之前就能对它的EMC进行预测试，改进不合理的设计，进行设计优化，抑制电磁干扰，使EMC达到国家标准，要比在设备制造出来之后发现问题再加以改进经济的多，否则，生产厂家将为解决EMC问题付出昂贵的费用。通过图五能更加说明问题。

    EMC预测试是开关电源设计、研制过程中至关重要的手段，对生产厂家来说，可以在研制的初期解决EMC问题，降低研制成本；对用户来说，EMC达标是保证其设备电磁环境的重要指标，应引起足够的重视。因此，大功率开关电源的研制必须进行EMC预测试。
