电动自行车开关电源充电器原理分析

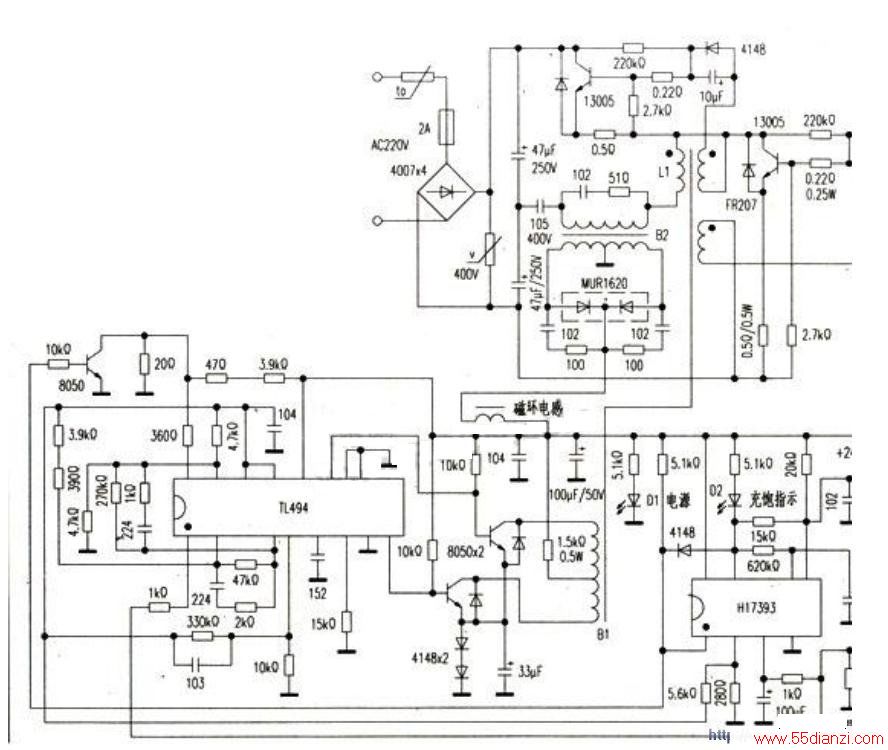

　　依实物把其电路原理图测绘了出来（如附图），它采用高、低压回路独立走线的方案，使其输出可靠安全。但输出端必须接上蓄电池才能正常工作，原因是电源激励电路取电于电池。这有利于避免不正常的外接电池对开关电源的损害。输出端是限流限压式设计，通过输出负端的一段康铜线电阻来进行电流取样。折合数据得出限制输出电流为2A；电压通过输出端取样。折合数据得出限制电压为31V。这两个限制均通过一个双运放H17393的两个比较器来进行调节，其中还会输出充满电指示信号（由D指示）。B1的L1是为了加强开关管导通偏置电流而设。
