在使用收音机时，常因无定时装置而又忘了关机使它长时间工作，这样不但缩短了电池的使用寿命，同时对收音机的使用寿命也有一定影响。假如给它加装一个定时开关，这些问题也就解决了，但如用传统的继电器等触点式开关不但灵敏度不够而且体积也很大，这里我向大家介绍的TTL集成电路指触式定时器不但体积小（可装入收音机内），而且使用也十分方便。
这个指触式电子开关是使用TTL集成电路中的一个与非门，由于电路要求不高，只使用一个TTL与非门，并且只使用一个输入端，所以可以使用处理品，但必须是有一个输入端保持完好的与非门集成块才可利用。ITL与非门电路在工作时的耗电量很小，所以长期接在电路中也不会影响电池使用寿命。

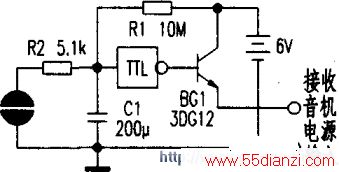

在需要收音机工作时，只要用手指接触装在机壳上的指触板，电容C1即通过R2放电，使与非门输入端为低电位，输出端为高电位，BGl导通并达到饱和，电池通过BGl向收音机供电。由于BGl饱和导通时，三极管的电压降只有O.1V，所以收音机几乎得到全部的电池电压，电路见图。
