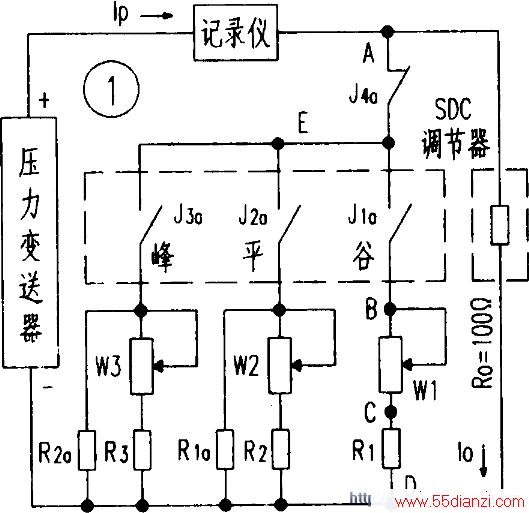

企业使用当地热网供汽，进户压力为0.8MPa，经减压至0.45MPa后供生产使用。每天7:00～17:00用汽高峰过后，蒸气压力只需0.3MPa即可，23：0～次日7:00蒸气仅需0.2MPa。过去采用SDC压力调节器，每天需多次改变设定值。十分不便。笔者采用ZYTl6-3a微电时控开关，外加一些电路（见图1），实现了蒸气压力按谷、平、峰时间段自动调节，各时间段压力均留有手动调节余地，调节量用光柱显示，同时采用保护电路，确保蒸气安全、节约使用。
一、原理
压力变送器输出4-20mA信号给调节器。由调节器对设定值进行比较，高于设定值时令电动执行阀门关小。低则开大，因压力调节范围为O.1～lOMPa，故输出电流与压力关系为Ia=16P+4（mA）。现将调节压力设定为一个较低值如O.15MPa，则流过Ro电流10=16x0.15+4=6.4（mA），Uad=IoxRo=0.64V。
“谷”段：压力要求在O.15～0.25MPa之间，当J1a闭合时，由于R。
的分流作用，使10<6.4mA，执行阀门开大。令Ii=1.6mA，经过一段时间后。最终Io=6.4mA，但流过节点A的电流Ip=1.6+6.4=8（mA），相当于用户压力提高到（8-4）/16=0.25（MPa），RI=UAD/I1=0.64/（0.25-0.15）×16×l0-3=400（Ω）。Wl～W3均取4.7kΩ对数型电位器，当Wl触点从B移向C时。压力在0.15～0.25MPa之间可调。
“平”段：压力要求在0.25～0.35MPa之间，当J1a断开时J2a闭合，R1a=R1=400Ω，保证压力起点从0.25MPa开始向上调节，R1a/R2=0.64/（0.35-l0.15）×l0-3×16=200（Ω）。R2取400Ω。触点变化时压力可在0.25～0.35MPa内调节。
“峰”段：压力要求在0.35—0.45MPa之间，当J1a、J2a断开时J3a闭合，同理R2a=R2=200Ω，压力从0.35MPa向上调节，R3//R2n=0.64/（0.45-0.15）×16x10-3=133（Ω）。R3取397Ω，调节W3，压力在0.35～0.45MPa之间变化，Wl～W3一旦调节满意。不必再作调节。
二、时控开关
时控开关购得后虚稍加改进：将原二只继电器改成带有二组常开和常闭触点的S19或BT-12S型12V通信继电器，将其中一组常开公共连线接图l中E，并按图l完成接线。另一组常开公共连线接12V，并按图3完成接线。J1～J3分别代表谷、平、峰三组开关，其动作可根据企业谷、平、峰时间长短设置（可设置8组时间）。需要注意的是：各时间设定不能重叠，即J1～J3不能有两组或三组同时吸合。亦不能出现空白。
三、调节量显示电路

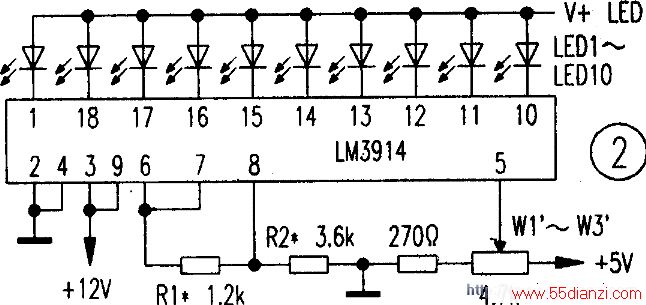

用同轴电位器使W1′与W1同步旋转。Wl′取4.7kΩ直线型（它与Wl对数型配合可在电位器制造厂商定制），Wl′与LM3914组成十段光柱显示电路（图2），调节R1和R2可改变⑧脚取样电压，使电位器最低端亮一个光柱，最高则全亮。+5V应稳压，W2′、W3′电路同W1′，不再赘述。三组光柱可用绿、黄、红色以区分谷、平、峰。
四、保护电路

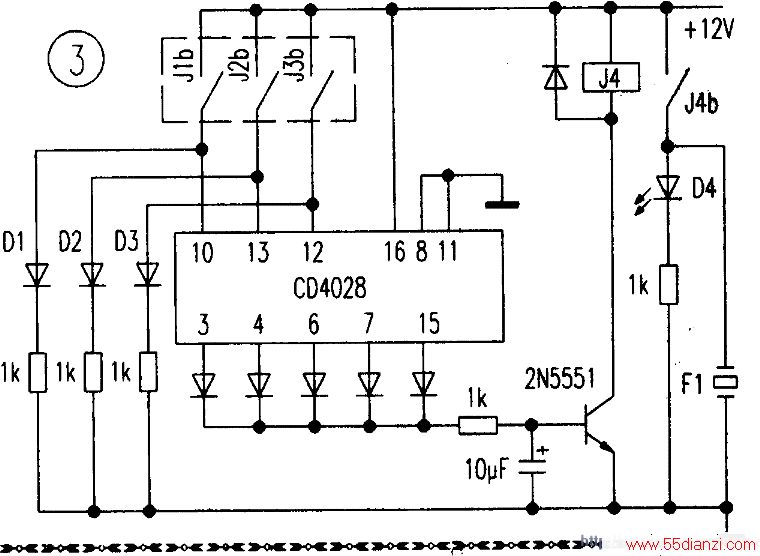

若时控开关设置错误，使Jl～J3两个或三个同时闭合，将造成分流增大。压力陡增，影响安全。为此用CD4028 BCD——十进制译码器构成保护电路（图3），当J1～J3任意两个或三个吸合、或时控开关时间出现空白（某时间没有设置）都将使J4吸合。结果图l中J4a断开，使蒸气压力下降到0.15MPa，同时J4b闭合，D4发光，F1鸣叫。DI～D3为谷、平、峰状态指示，实际压力由记录仪显示。
