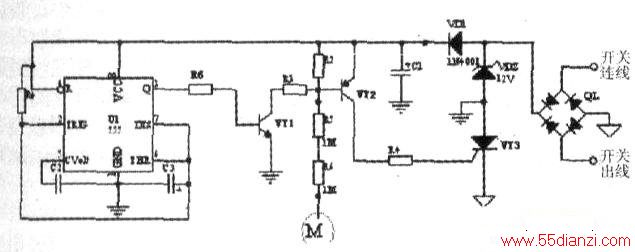

下图由CMOS时基电路7555构建的单稳态延时电路。静态时，因为单向可控硅VT3关断，延时电路无电源而不工作，当有人触摸电极时，人体感应杂波触发三极管VT2导通，进而为单向可控硅VT3提供门极电流而导通。同时为延时电路接通电源。此时虽然人手已经离开触摸电极，但时基电路的3脚输出高电平，三极管VT1导通、VT2导通。维持了单向可控硅VT3的门极电流。随着R4对C3的充电，当电压达到2/3Vce时，时基电路输出端3脚发生翻转，输出低电平。三极管VT1、VT2截止，单向可控硅失去门极电流而关断。
延时结束，灯泡熄灭。此电路对三极管VT2的放大倍数、穿透和耐压有一定的要求，另外，稳压管要承受一定的负载电流，选用时需要注意。
