带密码的遥控开关接收器

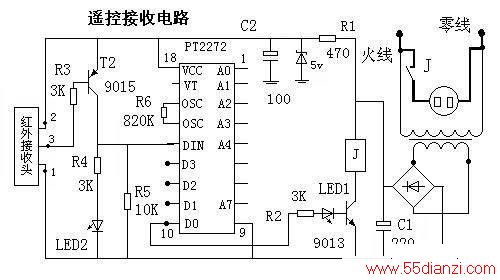

该接收电路直接装在排插内，可用来控制家用电器的电源，还可以用来测试遥控器的好坏。

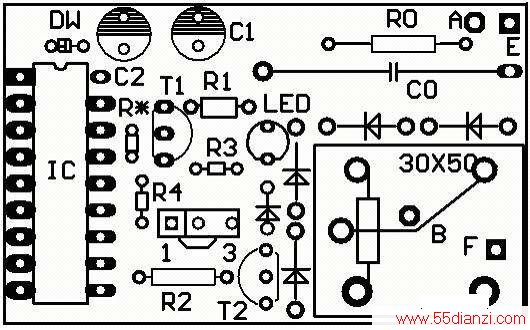

印刷板元件装配图（元件面）元件参数如下：

R*:680K  R0: 470K  R1:560  R2: 2K  R3:1.5K  R4:10K

C0: 0.39  C1: 220  C2:100    T1: 9015  T2:  9013  DW: 5.1V

图中A B焊盘接220V电源  E F焊盘接排插线。  1－3 接接收头。

如果要增加遥控器测试功能，只要在R4两端用导线串接一个3K左右电阻和一个发光二极管便可。同理：若要增加电源指示灯，用一个LED和一个4.7K的电阻串联，并接在三极管T2的C E两脚便可，注意LED的极性。
