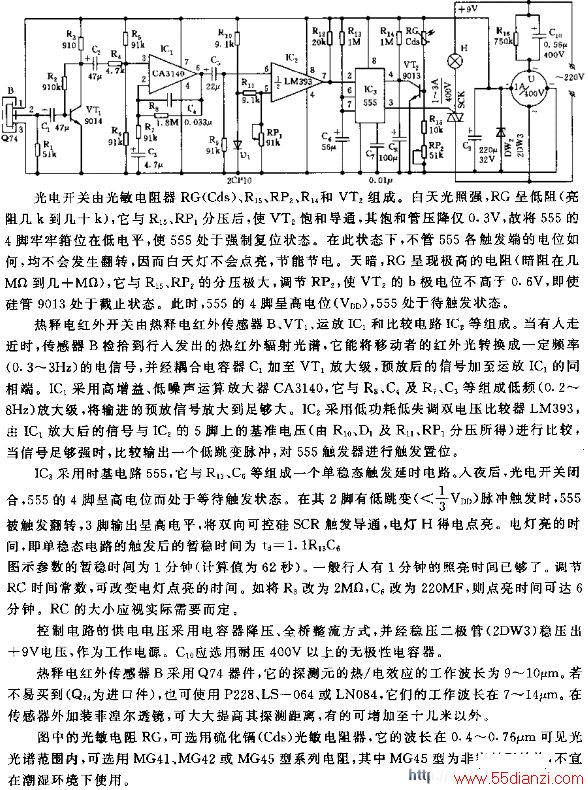

本双控延时灯白天不点亮，当天黑后，有人进入红外传感作用区(6-10m)内时，电灯会自动点亮，为行人照明。人走后，灯自动熄灭。它的电路由红外开关、光电开关、单稳态延时电路和可控硅控制电路等组成。如下图所示。
555热释电红外传感及光照双控延时节能灯电路
本文关键字：节能灯 红外控制电路，电器控制 - 红外控制电路
