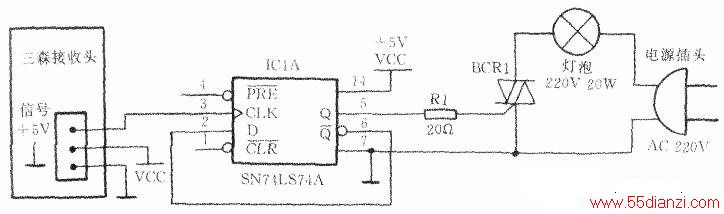

下图是由三森红外接收头和双D触发器SN74LS74为主要元件制作的红外遥控开关灯电路。图中将D触发器的6脚Q直接接到2脚D输入端构成T’触发器。红外接收头静态时信号端输出高电平，此时无脉冲信号送到触发器时钟输入端3脚，2脚D端为高电平，5脚Q端为低电平，双向可控硅BCR1不导通灯泡不亮。当红外接收头收到发射器发出的红外线脉冲信号时，红外接收头将输出标准的负脉冲编码信号，此脉冲信号从接收头的信号端送到D触发器ICIA的第3脚(即时钟输入端CLK)，该负脉冲信号的上升沿使节T’触发器翻转，此时2脚D端为低电平5脚Q端为高电平，双向可控硅导通灯泡被点亮。需要关灯时再按遥控器的任一键，接收头输出负脉冲使触发器再次翻转，此时5脚Q端为低电平，双向可控硅BCR1不导通达到关灯的目的。此电路的特点是所需元件少，容易制作。
