具有四种功能的红外遥控电路

　　可遥控玩具前进、后退、转弯及停止四个功能。红外遥控电路的发射电路见上图，接收电路见下图。若对接收电路中继电器执行单元稍加改进，该遥控电路可用于电器的开关操纵，或带动直流电机上的电阻（或调节阀门）作无级调整，如音量控制和窗帘、卷帘门等的遥控调节。利用红外线能被物体阻挡特性，还可实施自动遥控功能，如料位、流水线产品计数或榆测，探测式防盗等。
　　

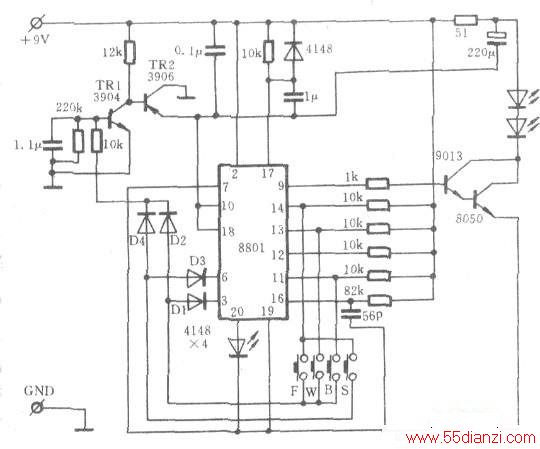

　　这种电路的特点是采用了遥控专用多路编译码电路，其中8801为编码器，8802为译码器。8801的16脚为外接RC振荡端。9脚为编码输出端，其输出信弓经功率放大后推动两只发射管作红外发送。第8～6及10～14脚是编码端，操纵编码端上不同按键，9脚相应输出一个不同频率调制的脉冲串，同时红色LED闪亮一次，表示信号已发出。10脚地端受控于两只复合管到地，因此，该电路无键按下时不耗电，无需另设电源开关。其遥控距离一般为5～6m，当增加聚光透镜及反射罩时，有效控制距离可超过lOm。
　　

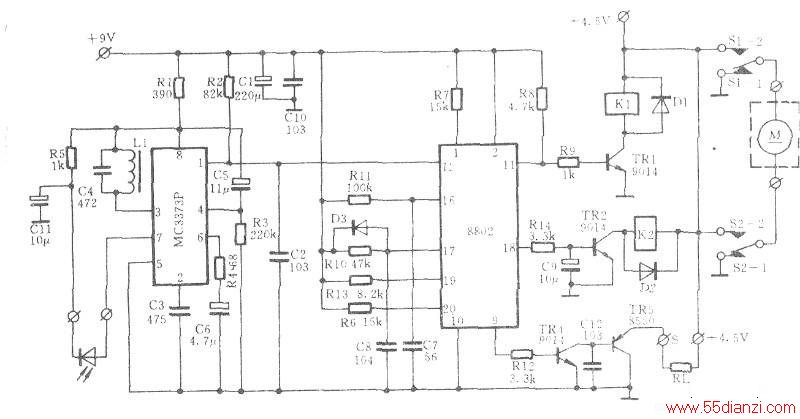

　　接收电路用MC3373作前置放大。红外信号由红外接收管从7脚输入，经内部选频放大、整形滤波，由1脚输出至8802译码电路。8802的16脚外接RC振荡，3～9、11、13～15及18脚为译码输出端（因篇幅所限，这里仅介绍四位操纵），且输出端控制特性随出线不同分为互锁存和自锁存两种，以满足被控设备的不同需要。该接收电路中，8802的11脚与18脚形成互锁输出，而9脚为自锁输出。在接收条件下，当按动发射电路F键，8802的11脚输出高电平，直到按动B键，11脚高电平跳变为低电平，同时18脚锁存输出高电平，反之亦然，11、18脚间构成互锁控制特性。当按一次w键，则9脚锁存出高，再按一次w键，9脚锁存出低，构成自锁特性。S为关机键，按动S键，所有输出端被清零。

      TR5为开路输出，其ICM为1A，可带动0.5A以下负载。Kl、K2为4.sv、1A继电器，可在3—5V范围内工作。当工作电压超过sv或控制电流大于1A时建议适当更换推动三极管和相适应的继电器。
