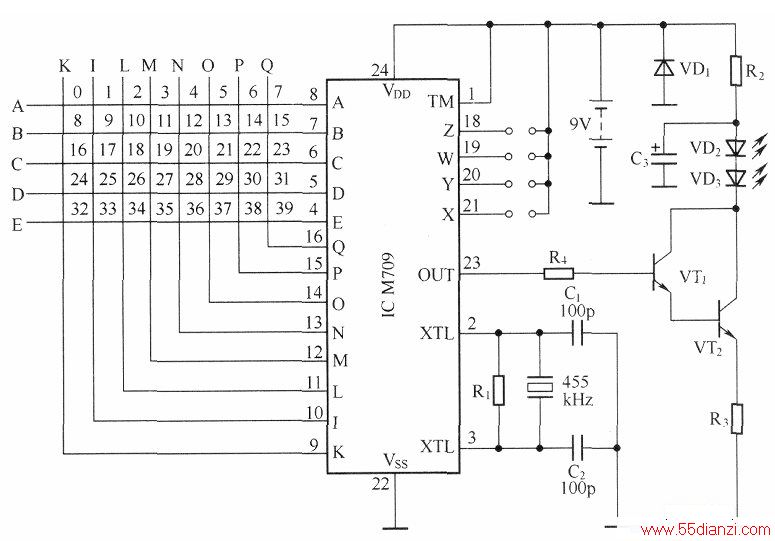

采用M709组成的红外遥控信号发射电路如下图所示。接于IC的②、③脚的晶振以及R1、C1、C2内部振荡电路产生455～510kHz的基准振荡频率，经分频及时钟信号发生器处理后产生定时信号及调制载波信号。在定时信号作用下，通过逻辑键盘电路，由键盘行扫描输出端子A、B、C、D、E输出键位扫描信号，由键盘列扫描输入端子K、I、L、M、N、O、P、Q输入键位扫描信号，再通过遥控指令编码器、发送终止逻辑和发送指令逻辑电路共同产生脉冲位置调制码(PPM)并从(23)脚输出。(23)脚输出的信号经VT1、VT2放大后驱动红外发光二极管VD2、VD3发出红外光遥控指令信号。
键位行扫描输出线和列输入线组成S×8键盘矩阵，可产生40种遥控功能。遥控指令的信息位为10位，其中用户识别码为4位，功能码为6位。由于采用脉冲发送模式，因此M709的①脚接电源。
