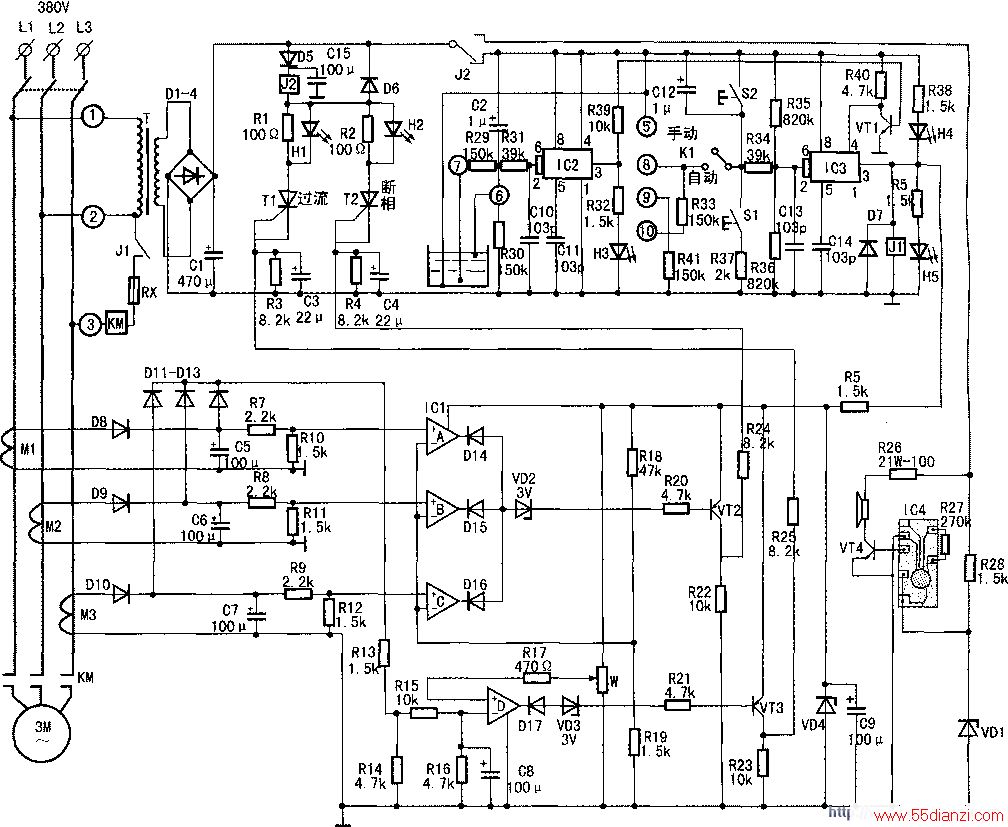

该装置主要由供水控制电路、储水池控制电路、电机保护电路等组成。
供水控制电路：由供水系统的压力、水位检测信号或人为的手动信号控制水泵的运行和停机。先看手动控制：将手动／自动转换开关K1置于手动位置，按动起动按键S1。集成电路IC3的脚2、6低电平触发，集成电路IC3输出高电平，继电器J1吸合，接触器KM吸合，水泵M运行，“运行”指示灯H5亮。按动停止按键S2，IC3的脚2、6高电平触发，IC3翻转，输出低电平，J1、KM释放、M停止运转，“停止”指示灯H4亮。当K1置于自动位置时，则由水位或压力信号通过接线端子⑤、⑧、⑨、⑩以不同的配接方式控制供水电路。
图a是用于气压罐自动供水控制系统。由电接点压力表提供压力开关信号，⑤端连接高点校正针(上表针)、⑧端连接气压针(中表针)、⑨端连接低点校正针(下表针)。当气压罐内压力低于下限设定值时，中表针和下表针接触，IC3输出高电平，电机运转，水泵向气压罐内注水，压力不断增大，中表针上移离开下表针，并与上表针相碰后，IC3翻转，电机停止运行。外界用水使罐内压力不断下降，当中表针和下表针再次相碰时，重复上述工作过程。
图b是用于水塔或高位水箱自动供水控制系统，由三根导线传感水位信号，⑤端为公共电极沉入水底(或接于管道)，⑧、⑨端相连后连接上限位电极，⑩端连接下限位电极。当水位落到下限电极以下时，⑧、⑩均悬空，⑧、⑨通过电阻R41接通电源的负极，集成电路IC3脚2、6低电平触发，输出高电平，继电器J1、接触器KM吸合，水泵M向水塔(或水箱)内注水，水位升高超过下电极后，电源VCC由⑤端通过水电阻连接R34、R35，其分压后约为1／2Vcc加于IC3脚2、6端(R34=R35=120k，水电阻<20k)。电路仍处于保持状态，当水位满到上限电极时，⑤、⑧端通过水连通，IC3脚2、6端电位>2／3Vcc，电路翻转，J1、KM释放，M停止工作。随着外界用水，水位不断下降，当水位低于下限电极时，重复上述过程。
储水池控制电路：该电路工作原理与上面所介绍的水位控制电路完全相同，但控制水位方向与之相反，即水位低于下限电极时，必须停止供水电路工作，以防储水池无水电机抽空，原理如下；储水池的水位低于下限后，IC2输出高电平，三极管VTI导通，IC3脚4电压低于0．5V致使IC3处于低电平输保证电机的正常启动。
IC1采用四运放电路LM324，IC2、IC3采用NE555时基集成电路，三极管VT1、VT4采用9013，VT2、VT3采用9012，单向可控硅T1、T2采用100—6，继电器J2为4098、9V，J1为4123、012—2C。变压器T初级380V、次级12V、功率8W。IC4为用四声报警片9561。互感器M1～M3采用MXO-2K软磁铁氧体磁芯39x30x18磁环，用0．13漆包线绕制1000匝。其他阻容元件均可按图1标称取值，除R26选择1／2W，其他均为1／8W，电容耐压高于16Vc。为了避免交流接触器KM的线圈匝间短路而烧坏触点，设置了BX，可选3A的保险丝。
初调不必接入电机。断开保护电路的中的二极管D5，将储水电路的(5)(6)端短路，K1置于手动位置，分别按动S1、S2后可观察到继电器J1吸合及释放。同时运行、停止指示灯切换。说明供水电路正常。然后可用三根导线分别测试储水电路及供水电路水位控制功能。
将D5接通后，即可上机实验，测试电机保护功能。可将过流调整电位 器W顺时针调到最大值。使过流门最大。电机运行后，逆时针缓慢调动W，旋至“过流”停机、报警状态，此时说明门限值与电机工作电流相等，然后再顺时针增大一点。即完成了过流调整。断相保护可通过人为断线故障体现，即可观察到断相保护的作用。不接电机试机时该装置也于“断相”保护状态。
