一线水位控制电路

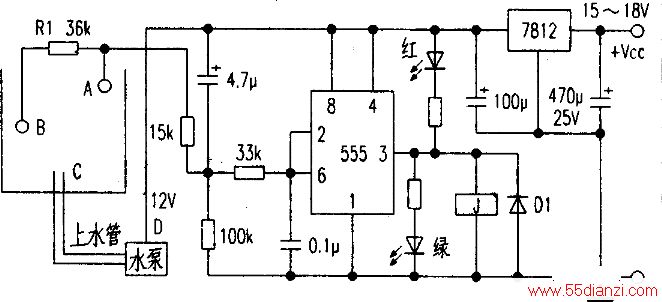

　　一般水位控制器是用三线或二线来完成。用一线上塔即能完成水位控制（如图）。

　　本电路用一块555时基电路和少量外围元件，依靠电平变化来触发翻转使J吸合或释放控制电机工作。当水位低于B点时，IC（555）②、⑥脚电压小于l/3VCC，③脚为高电平。J吸合抽水机工作。当水位升至a点时，②、⑥脚为高电平，③脚为低电平，J释放抽水停止。在此由R1使水位保持在A、B两点之间。重要部位就是A、B两接点。为了防止氧化。我用炭棒作接点材料。要使这两点悬空离池边3～10cm。c点用螺栓固定在水泵或水管任一部位，要接触良好。Rl及接头整体要用防水胶带包好不能进水，A、B两头包好保留0.5.1cm与水接触。止匕机也可做排水控制，只要把J和Dl接到12V和③脚间即可。
