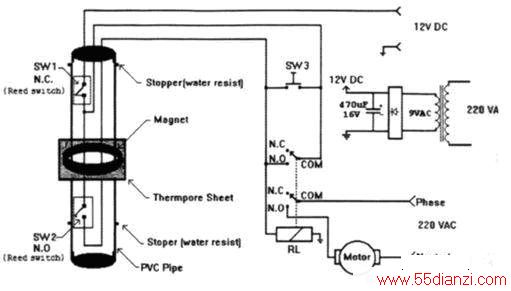

下图所示电路是控制高架游泳池的简单便方案。电路非常简单并且非常容易制造。图中的SW1（通常闭合）和SW2（通常开路）是密封的PVC管中的微型舌簧开关。管的两端做成防水的,用防水密封胶密封它们。
1个磁铁安装在可以浮在水面的热孔隙薄片上。磁铁可随水面上下移动并可驱动舌簧开关。当水池完全放空时磁铁安置在制动器上（如图1所示）,而SW2闭合。12V电源通过SW1和SW2连接到RL继电器的线圈上。继电器被激励,而且经继电器的1个公共端连接VAC到水泵的电机。
当水泵开始注水到游泳池时,磁铁随着水面向上移动。当磁铁离开支座时,SW2开路,但电源通过继电器RL的第2个公共端仍然连接到继电器的线圈上。当磁铁到达SW1时,它打开SW1开关,而电源到达继电器线圈的第2条通路也断开。继电器去除激励,关断水泵。当从水池排水时,SW1再次闭合,但电源不能到达继电器线圈。水进一步排出,SW2闭合,而继电器再次被激励,从而再次开启水泵。此过程一次又一次地重复。
水泵不是连续运行,而是间隔运行。间隔时间依赖于舌簧开关之间的距离,然而,手动按瞬时开关SW3可以开启水泵。
RL是DPDT继电器（1个极用于逻辑控制,1个极用于开/关电机）线圈电压为12Vdc,按点负荷依赖于负哉。
SW1和SW2为微型舌簧开关。
