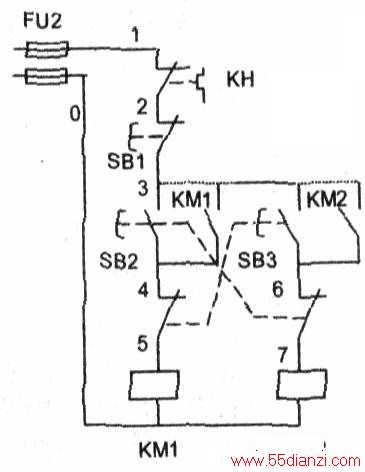

按钮进出线5根(分别在2、4、6、7、9号线处).共用连接导线22根(1号线1根,2号线2根,3号线5根.4号线3根.5号线l根.6号线2根.7号线3根.8号线l根,9号线2根.O号线2根)。

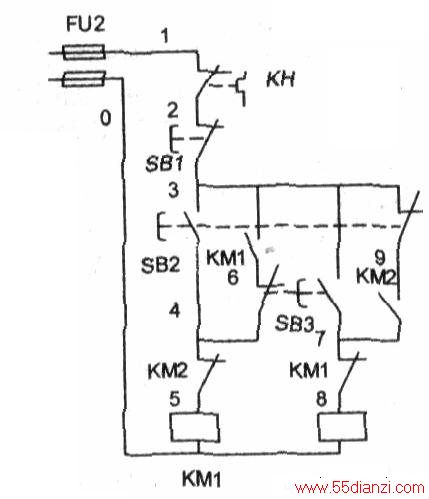

按钮进出线5根(分别在2、3、4、6.7、9号线处),共用连接导线22根(1号线l根.2号线2根.3号线5根.4号线2根.5号线2根.6号线2根.7号线2根.8号线2根,9号线2根.0号线2根)。

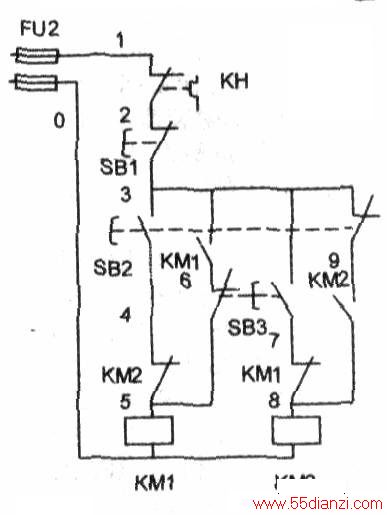

按钮进出线5根(分别在2、3、4、5、7号线处),共用连接导线22根(1号线l根.2号线2根.3号线5根.4号线6根,5号线2根.6号线l根.7号线2根.8号线1根.0号线2根)。

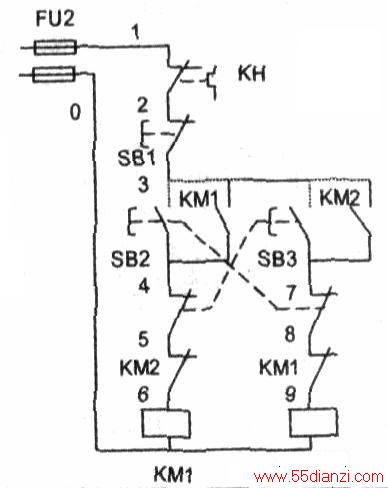

按钮进出线5根(分别在2、4、5、7、8号线处),共用连接导线21根(l号线1根.2号线2根.3号线2根.4号线3根.5号线3根.6号线1根.7号线3根,8号线3根.9号线l根.0号线2根)。
