GS3-1声光控制自动亮熄开关电路

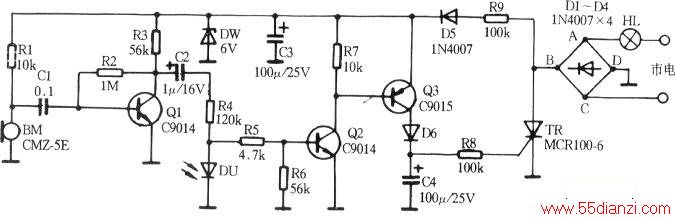

　　GS3-1声光控制自动亮熄开关电路如下图所示（图中元件代号及序号均为笔者所加）。它由电源电路、声光传感器、放大电路、控制触发电路及照明延时电路等组成。

　　电源电路它分为照明主电源和开关工作电源。照明主电源由D1～D4和可控硅TR组成。TR受Q3触发导通后B、D同电位，市电通过D1～D4给HL照明灯供电。D1～D4、R9、D5、DW构成开关工作电源。市电经D1～D4桥式整流，R9降压，C3滤波，DW稳压为6V左右，给声光开关电路供电。

　　控制和触发控制电路主要用于识别白天和夜间照明灯的亮熄。识别白天的电路是由光传感器DU(光电二极管)，三极管Q2、Q3共同完成。光电二极管在电路中采用正向接法，它的正向亮电阻较小（小于1.3kΩ），而正向暗电阻很大（大于2MΩ）。因此，在白天光电二极管因有阳光照射而处于低电阻，可视为短路，三极管Q2、Q3总是处于截止状态，可控硅TR的控制极处于低电平，不能导通，照明灯不亮。在夜间，光电二极管因没有光照而呈现高电阻，可视为开路。当开关附近有人走动时，声波信号经声传感器BM变换，通过Q1、Q2放大，使Q3饱和导通。在Q3导通瞬间，6V电源经D6给C4充电，同时经R8触发可控硅TR，使TR导通。

　　照明和延时可控硅TR触发导通后，照明灯点亮。由上述工作过程可见，只要C4充电，照明灯就燃亮。即有声波时Q3导通，给CA充电，无声波时Q3截止，C4则停止充电。由于D6的隔离，C4所贮存的电能要经R8、TR的GK放电，随着(,4的放电，TR的G极电平下降，尔后TR要截止，照明灯自动熄灭。等待下次再触发（楼道来人）时照明灯再点亮。照明灯点亮的时间（延时）由C4和R8的乘积大小来决定。C4、R8的数值大，照明灯点亮的时间则长，反之则短。C4、R8的选值要注意，R8太大则影响触发电流的维持，C4太大则影响充电时电压的上升。一般C4、R8乘积的取值在10～20秒之间。
