三地控制一灯电路

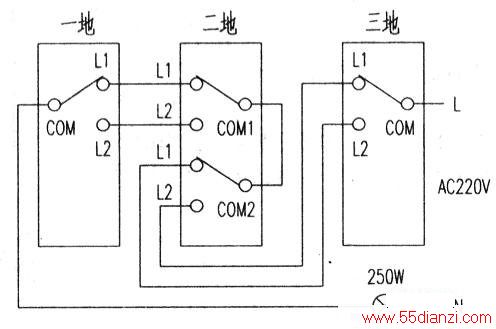

　　三地控制一灯的电路如下图所示。在电路中使用到了单控开关和单键双双控开关。单控开关是墙上安装的按键开关，一般86型使用较多。在单控开关中有一对转换开关接点。其中L1和L2是转换接点，COM是公共接点。按键第一次按下，COM与L1或L2接通；第二次按下，COM与L2或L1接通。单按键双双控开关是一个按键下控制两个单双控开关。单按键双控开关按键第一次按下，COM1与L11或L12接通．COM2与L21或L22接通：第二次按下，COM1与L12或Lll接通．COM2与L22或L21接通。
　　
　　第一个双控开关的L1和L2，接双双控开关中的公共接点COM1所对应的转换接点L11和L120双双控开关中的公共接点COM1和COM2连接在一起。COM2对应的转换接点L21和L22与第三地的单双控开关中的转换接点L1和L2相连接。第三地开关的公共接点COM接供电中的相线L。第一地的单双控开关公共接点COM接灯泡的一端线，灯泡的另一根端线接供电中的中性线N。
