目前，在公开的资料中还没有介绍n地控制一灯的电路（n为大于2的自然数），其实n地控制一灯是很容易实现的。多地控制一灯电路接线的规律：在一个开关中有双通路，一路断，另一路通；带转换接点的双控开关一定是偶数；两个单转换接点为一对，一个开关转换接点与另一个转换接点对接，形成可控双通路。由此引申到n地控制一灯的控制原理。

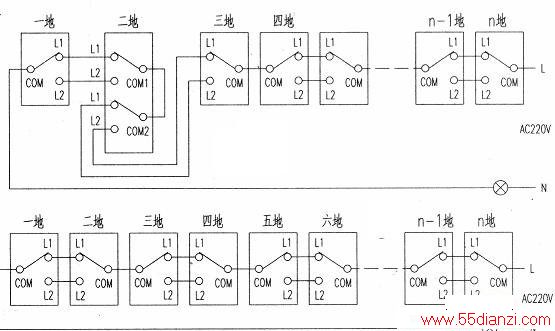

在自然数n中，有可能是奇数，也有可能是偶，数。根据以上多地控制一灯电路接线定理，双控开关的个数是偶数，当n为奇数时，开关的个数也为奇数，为了凑成双控开关的个数为偶数，在某一地的开关必须使用单键双双控开关。这个单键双双控开关可以安装任何一地，推荐放在第二地。在n为奇数的n地控制一灯电路中，使用一个单键双双控开关，n-1个单双控开关。当n为奇数时，n地控制一灯电路如下图所示。
当n为偶数时，所有开关全部使用单双控开关。有n/2组单双控开关组成可控的双通路电路。
当n为偶数时，n地控制一灯电路如下图所示。
这种n地控制一灯电路可以推广应用到医院病床呼叫电路，工厂电气设备保护电路，PLC控制电路等。
