本装置采用人体热释红外线报警头触发,具有安全可靠、功耗小,使用方便等优点,把它连接照明电器可以节电;配合电磁阀使用可实现节水。十分适合学校应用。
一、电路组成

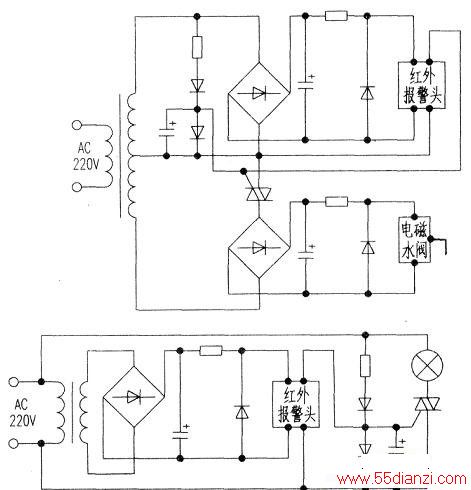

节水电磁阀电路工作原理如上图所示。
节电照明路灯电路工作原理如下图所示。
二、电路特点
本电路采用高灵敏的人体热释红外线报警头作为触发信号的采样获取电路,以保证整体电路工作的可靠性。
采用双向可控硅作为开关主要器件,红外报警头输出信号仅作为触发信号来处理。节水电磁阀采用有中心抽头的变压器,节电路灯电路采用双入双出变压器。为保证安全,节水电磁阀采用直流低电压控制。
三、工作原理
当有人在人体热释红外线报警头有效探测区域(依报警头性能指标:探测范围大于lOm,探测视角1350)移动时,报警头的输出常闭触点就断开,使双向可控硅触发端变为高电位而导通,电磁阀得电放水(电灯点亮)。当红外线报警头的探测区无人移动时,报警头自动延迟一小段时间,常闭触点输出恢复为常闭状态,短接双向可控硅触发端,,双向可控硅截止,电磁阀因断电而停止放水(电灯熄灭)。
四、用途介绍
1.节电电磁阀电路用在卫生间,可实现卫生间节水目的;还可用于食堂学生洗碗池和学生宿舍洗脸间的节水控制。
2.节电照明路灯电路,可用在学校楼梯、走廊等场合。
上述装置最好采用吸顶安装,安装要牢固,避免学生用手触及造成开关损坏和人身危险。当用作路灯开关控制时,可装在灯杆下一个固定的高度处(此时要注意防雨,避免开关整体各部件受潮)
