精密热敏控制开关可以在某一温度下打开冷气或暖气，也可以在发生火灾时启动灭火装置或报警。
LM35芯片可以在0℃至155℃之间以mV为单位提供线性的每摄氏度10mV的输出电压。因此0℃时的输出电压为0mV，100℃时的输出电压为1V。

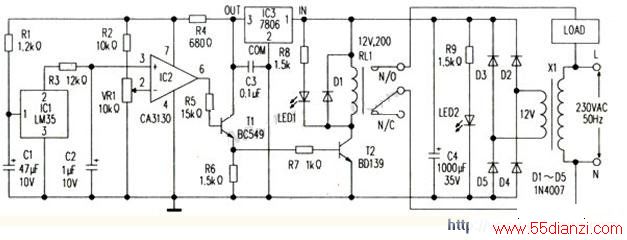

IC1的输入脚①上的正电压由R1/C1退耦。其温度跟踪输出加至由IC2构成的比较器的同相输入端③，反相输入端②则经R2和VR1构成的分压器获得基准电平。如果③脚电压低于设定的基准电平，则IC2的输出就变低（约为650mV）。此低电平使T1、T2处于截止状态，因此继电器不吸合，供应至负载的电源就处于“关断”状态。
反之，如果③脚电压高于设定的基准电平。则IC2的输出就变高（约为2200mV），继电器RL1立即吸合，通过其接点使负载接通电源。
调整电位器VR1可以设定使继电器吸合所要求的门限温度。
