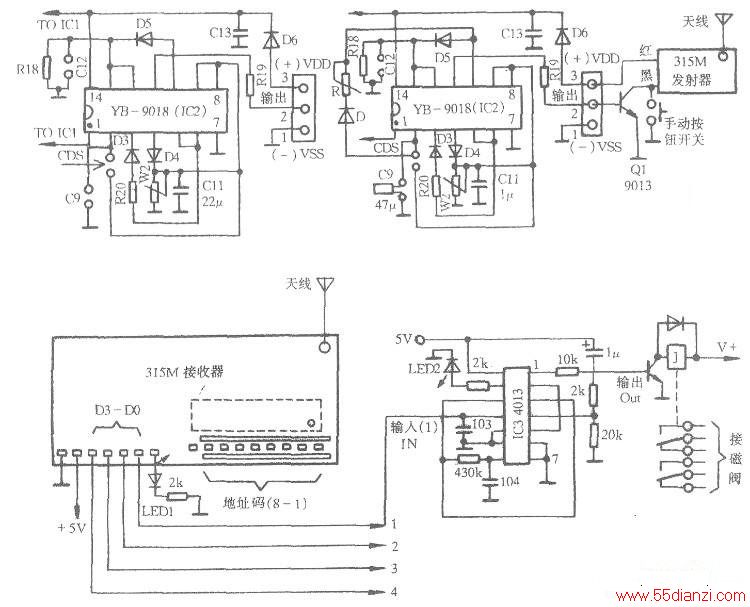

将人体感应器YB-2B模块IC2部分原型电路（上左图）和改造后成为人体感应器发射器图上右，外接R（500kΩ,可调电阻）和D(4148)。接收电路见下图。
工作原理：手伸向感应区，人感器输出1秒信号给315M发射器，发出信号，接收器收到后其数据状态码DO输出一瞬间高电平，触发IC4013，使其第1脚呈高电平，继电器工作，带动电磁阀自动出水。当手再次伸向感应区，人感器再次输出1秒信号给315M发射器，它发射信号，接收器收到后IC4013X第1脚由高电平转换为低电平，电磁阀不工作，关闭供水。
“人工按钮”实现感应和人工两用。Cll电容221μF换成1μF，使人感器输出一秒信号。调整外接R阻值大小决定人感器能被再次感应的时间长短，即从开水至关水的间隙时间长短，R阻值小，间隔时间长；阻值大，间隔时间短。C9位置接上47μF电容，开机延时45秒才接受感应，避免一加电就有发射的现象。人感式自动水龙头是非接触式开关，可减少疾病传染，接收器采用4个数据状态码，可接4个水龙头，适合宾馆、公众洗手间和澡堂。
人感式自动水龙头采用遥控形式可以做到发收分离，人感发射器采用电池供电做成独立部分，可任意摆放并能与任何形式的水管结合，是投资不大的“短、平、快”项目。
接收部分安装在水管处，在室内50米距离内均可接收控制。
LED1是接收信号指示灯，每收到一次信号闪亮一下。LED2亮表示工作。
