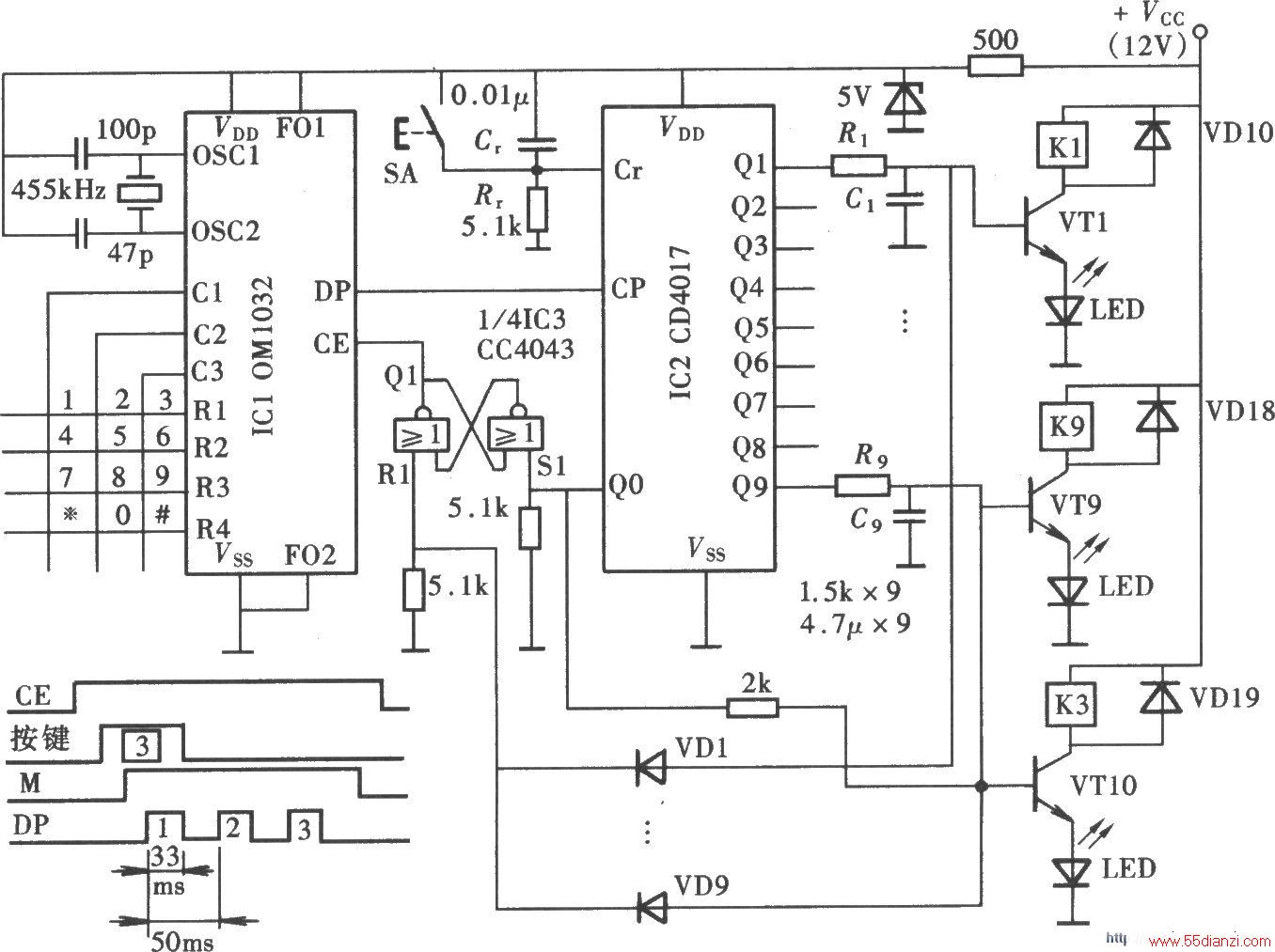

如图所示的琴键式电子开关主要采用电话机专用脉冲拨号电路OM1032产生的拨号脉冲作为控制开关的通道选择电路。采用十进制计数器、脉冲分配器CD4017作控制通道输出电路。利用三态RS触发器CD4043作通道互锁，使每一次操作按键后只有一路开关被接通，电路组成如图所示。脉冲式电话拨号专用集成电路OM1032专门用于旧式脉冲电话机的拨号，它的内部由振荡器、可编程计数器、键盘译码器与逻辑控制电路等组成。外部连接一只455kHz的晶体即可产生振荡，通过内部分频，在输入键盘的控制下输出与按键对应的拨号脉冲。
