采用PLC控制的小区路灯调光电路

　　1．调灯数的控制方案
　　

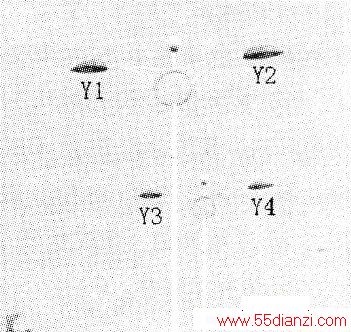

　　如下图所示，以两个路灯杆四盏灯为一组。根据天色的变化调整。有五种变化，Y1亮；Y1、Y3亮；Y1、Y2、Y3亮；Y1、Y2、Y3、Y4亮：Y1、Y2、Y3、Y4都不亮。
　　
　　由于程序比较简单，这里就不细说。但接线仍然要注意三火线负载的合理分配问题。

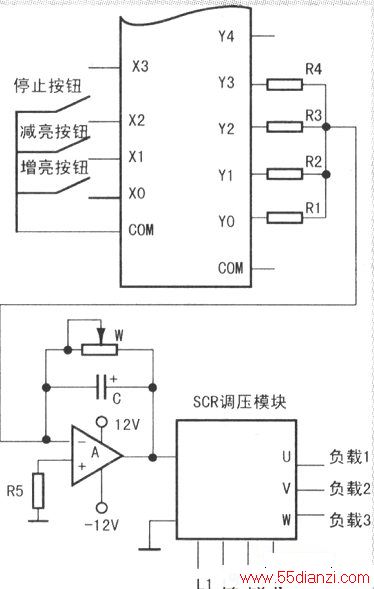

　　2．调电压的控制方案
　　
　　PLC采用步进指令进行编程，通’YO、Y1、Y2、Y3的变化使可控硅的导通角在13s内从24。增到180。(灯由暗变亮)。
　　
　　每步时间为1s，电压增量为O.66V，导通角增量为12。如下图所示。

　  备注：
　　

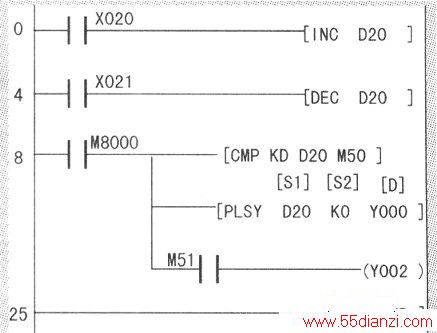

　　如果在家里控制台灯的亮度，可以采用改变PLC的输出脉冲频率，来控制灯的亮度。程序如下图所示。
　　
　　(1)输入、输出点的I／0分配如下：

X020 增加亮度按钮 X021 减少亮度按钮 Y000 控制的照明灯 Y002 照明熄灭指示(小发光体)

　　(2)程序说明
　　

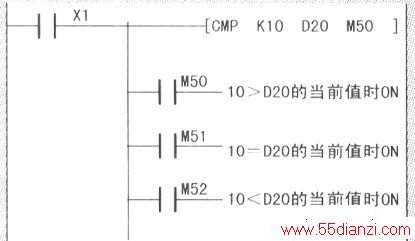

　　CMP指令说明如下图所示，当X1闭合时。K10与D20的比较输出情况。

　　PLSY指令用于产生指定数量和频率的脉冲。[S1]，[S2]可取所有的数据类型，[D]为’YO和Y1，该指令只能使用一次。而且必须用晶体管输出。
　　
　　PLC输出接口电路有继电器(R)、晶体管(T)、晶闸管(S)输出三种方式，以适应不同负载的控制要求。一般来说，继电器输出适用于低速、大功率负载(交、直流负载均可；晶闸管输出适用于高速、大功率负载(交流负载)；而晶体管输出适用于高速、小功率负载(直流负载)。
　　
　　PLSY指令用于产生的指定数量和频率的脉冲。[S1]指定脉冲频率(2—20000Hz)．[S2]指定脉冲个数，16位指令的脉冲数范围为1～32767。32位指令的脉冲数范围1～2147483647。若指定脉冲数为0，则持续产生脉冲。
　　
　　[D]用来指定脉冲输出元件(只能用晶体管输出型PLC的Y0或Y1)。脉冲的占空比为50％，以中断方式输出。指定脉冲数输出完后。指令执行完成标志M8029置1。
　　
　　X20闭合时，D20持续加1，照明灯Y000增加亮度，X20断开。D20停止加1。保持亮度；X21闭合时，D20持续减1，照明灯减少亮度，X21断开，D20停止减1，保持亮度；当D20减到0时，照明灯Y000熄灭，Y002小发光体得电。
