TL431的检测

　　1、确定A、K极的方法。根据原理图，用万用表测量二极管的方法就能判断出A和K极。测量时，量程放Rxlk挡，当黑笔接A极，红笔接K极‘时，着电阻呈导通状态（普通硅二极管的电阻），互换表笔，若电阻无穷大，即可判导通状态下，黑笔所接的脚为A极，另一脚为K极。

　　2、确定G极的方法。将万用表的量程置RxlOk挡，黑笔接K极，红笔接A极，此时，电表应无指示。一手触黑笔，另一手触G极时，指针应有大幅度的摆动。符合这种状况时，手触的脚为G极。

　　二、正常状态下TL431各极之间的正反向电阻
　　
　　1、稳压二极管正反向电阻的测量。

　　万用表量程置Rxlk挡，黑笔接A极，红笔接K极。此时测量的是稳压{二极管的正向电阻。测量反向电阻肘，量程应置Rxlk挡。用MF47型表测得的数据为：正向电阻6xlkΩ；反向电阻∞。

　　2、G极与A、K极正反向电阻的测量。

　　万用表量程置Rxlk挡，黑笔接G极，红笔接A极，电阻应为35xlkΩ,;互换表笔，其电阻应为lOxlkn。黑笔接G极，红笔接K极，电阻应为11×lkΩ;互换表笔，电阻∞。

　　3、K极与A、G极正反向电阻的测量。万用表量程置Rxlk挡，黑笔接K极，红笔接G极，电阻为∞；互换表笔，电阻应为11×lkΩ。黑笔接K极，红笔接A极，电阻为∞：互换表笔，电阻为8xlkΩ。

　　三、加电测试TL431
　　

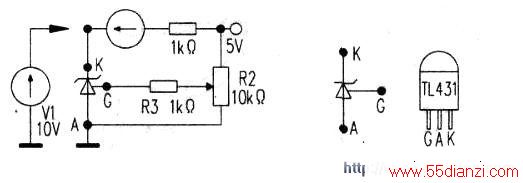

　　下左图是TIA31测试的电路。电源是0~20V维修电源。在K极与电源之间接一·个电流表，是为清楚地观察随G极电压变化引起K极电流变化的情况。在K、A之间接一个电压表，就能清楚地观察到TIA31的输出端随电源改变的变化情况。试验前，先将电位器调整到中间值附近。用胜利89B数字表测量K极对地电压，调整维修电源的电压输出，发现K极对地的电压只有两个状态，一是2V左右（为低电平）；二是等于电源电压（为高电平）。

　　正常与否的判断。对于在线的TLA31电源误差比较器，可利用外接维修电源进行检测。将维修电源接到TLA31的取样点上，当将电压调到比标称电压高时．TLA31就导通．K极电压就为低电平。亦即当电源电压升高时，TLA31导通，让光电耦合器的二极管导通，使三极管处于饱和状态，最终控制初级的电源开关管导通的时间减短（降低占空比），使输出电压降低。若将维修电压降低．TIA31就截止．K极电压就为高电平，光电耦合器的二极管截止，使三极管处于截止状态，最终控制变压器初级的电源开关管导通的时间增长（加大占空比）．使输出电压升高。开关稳压电源的闭环稳压电路，就是利用TLA31导通或截止两个状态调整开关管的占空比，来控制输出电压稳定的。万用表测量时，若lC各极间的电阻正常，可判TLA31正常：利用维修电源加电测试时．在改变电源电压的情况下，若TLA31K极对地有高、低两个电平的变化，可判TLA31正常。
