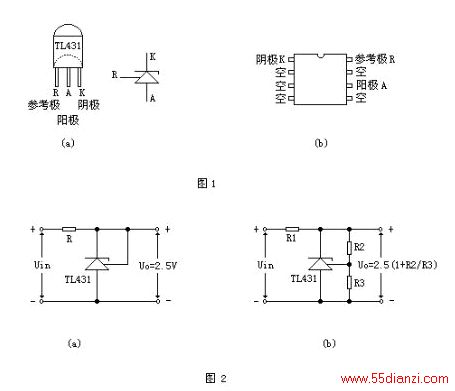

TL431是一种并联稳压集成电路。因其性能好、价格低，因此广泛应用在各种电源电路中。其封装形式与塑封三极管9013等相同，如图1a所示。同类产品还有图1b所示的双直插外形的。
TL431的主要参数为：
1. 最大输入电压为37V。
2. 最大工作电流150mA。
3. 内基准电压为2.5V。
4. 输出电压范围为2.5~30V。
TL431可等效为一只稳压二极管，其基本连接方法如图2所示。图2a可作2.5V基准源，图2b作可调基准源，电阻R2和R3与输出电压的关系为UO=2.5(1+R2/R3)VO。
