打开后盖，发现电源板上限流电阻R501烧焦（外皮脱落），副电源块IC500(ICE380365)的④脚金属明显烧断，并与③脚间有炭化现象；电源板上两只保险丝完好。
再仔细测量检查周边元件，发现稳压管ZD501(B3.6)已击穿短路。

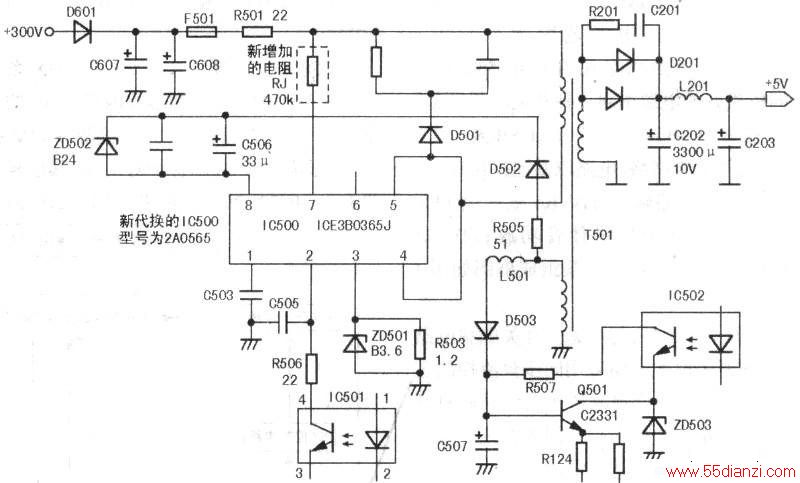

用ICE380365J设计的开关电源电路比较少见，其引脚功能是：①脚为软启动端，②脚是反馈端，③脚是电流检测端，④、⑤脚是脉冲信号输出端，即内部开关管的漏极，⑥脚空脚，⑦脚是电源端，⑧脚接地。本机的副开关电源电路如下图所示。

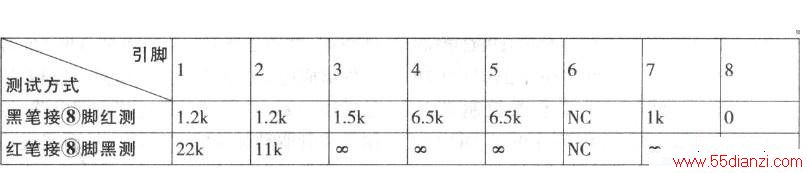

根据介绍与ICE380365J相同的lC有三个：ICE380365J、ICE380565J和ICE3B1565J，但这些电源块在本地元件店都没有卖。经查资料得知：开关电源块2A0565与ICE380365J两者的功能和电路结构基本相同，遂买了一块2A0565来替换。2A0565的开路电阻见下表所示。
单独拆出电源板，取下损坏的IC500、R501和ZD501，装好相应的元件，然后增加一只470kΩ电阻，从IC500启动端⑦脚引到限流电阻R501的右端（也可接在R501左端），作为启动电阻。为了有效保护IC500，限流电阻R501的阻值可稍大些，笔者取用30Ω，功率不超过1W就行。下图中虚线框内的RJ为增加的启动电阻，取值470kΩ～560kΩ均可。
检查无误，单独对电源板通电，测量C203两端电压为5.1V，说明5V开关电源工作已恢复正常。装回机内，插好与主板和高压板相连的连线并通电试机，图像和伴音均正常，机器修复。
