（2）信号输入脚的识别
高压板信号输入接插件有电源输入端、接地端、开/关控制端、亮度控制端等四个信号。市售高压板输入信号接插件大多有引脚功能标注。
1）电源输入御的识别市售高压板的电源输入为12V。为确保接触良好，电源输人多为双针或三针并联，引脚标注为12V、+B、VCC等。

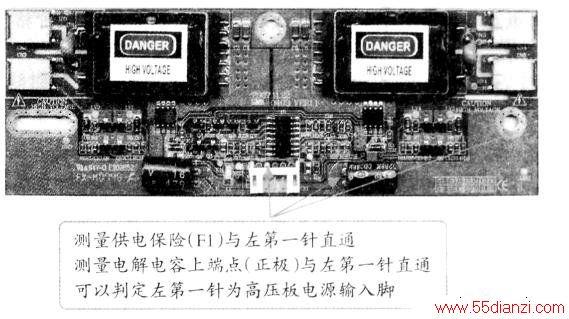

对于输入信号接插件无标注的高压板，可用万用表来识别电源输入脚时。电源输入针脚通常与信号输入按插件附近的保险（F1）或电解电容正极直通（0欧）如下图所示
2）开关控制脚的识别
液晶显示器插电后，高压板得到正常的工作电源通常处于待机状态。当按下开机键时，主控板输出开机指令至高压板的开关控制脚，高压板受控工作，产生高频高压的交流电去驱动液晶屏内置的灯管发光，从而点亮液晶屏。开关控制脚大多为高电平（3.3V）开机，低电平（0V）待机。其引脚标注为EN、ENA、ON/OFF、DL等。对于信号输入接插件无标注的高压板，正确识别电源供电及接地针后，首先将两针脚与主控板高压控制接口的电源输出脚、接地脚对应连接好，剩下开关控制端与亮度控制端可不必识别，可失将主控板高压控制接口的剩余两线（开关控制端、亮度控制端）与高压板信号输入接插件的剩余两脚随意连接一试，若插电后无法开机，只需将上述两根绂对掉即可。
3）亮度控制端的识别
液晶显示器的亮度控制方式有两种：一种是通过控制高压的高低来调节灯管亮度，另一种是由主控板直接控制液晶屏的平均透光率。通用高压板通常不接亮度控制线。亮度控制端引脚标注为ADJ、BRT、DIM等。对于输入信号接插件无标注的高压板，亮度信号可以用排除法确定。在确定电源端、接地端后，剩余两脚中，亮度控制端通常和高压板中的电源芯片引脚相连，而开关控制端通常经电阻或二极管接三极管基极。
