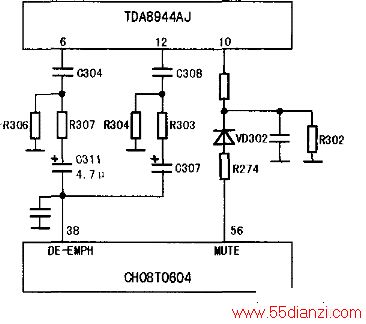

该机伴音电路实际使用的器件和原网纸标注的是NJW1166或者TA1413,但实际并没安装。本机伴音功放块为TDA8944AJ,如图所示,TDA8944AJ(10)脚(音量控制)接到CH08T0604的(56)脚,对TDA8944AJ音量大小进行控制;TDA8944AJ音频输入端(6)、(12)脚接CH08T0604(38)脚(去加重和音频输出端)。
从CH08T0609的引脚功能来看,(56)脚是静音控制端,(28)脚是受控的音频信号输出端。用CH08T0609代替CH08T0604后,应该将原来的CH08T0604的(38)脚输出端口断开,改接到CH08T0609的(28)脚上,于是按照这个思路先断开电路板跳线J223,将跳线J223的右端接到原来的(28)脚输出的空焊盘上,试机,音量控制正常。
