此机开机后有极暗的彩色图像，将亮度及对比度调到最大，图像也很暗，而且一进入菜单或调整音量时呈“黑屏”。只有当菜单或音量字符消失后，暗图像才会出现。
该机为长虹CH-16机芯彩电，采用飞利浦超级单片TDA9383/CH05T1603。
根据故障现象，首先测显像管加速极电压，为350V(正常)。检测TDA9383(34)脚(行逆程脉冲输端)电压为0.63V，有正常的行逆程脉冲输入(在检修中发现，TDA9383@脚无行逆程脉冲输入时，不会出现“黑屏”或光栅暗的故障现象，只会出现行中心向右严重偏移，频道号显示异常的现象)。接着检测视放电路也正常，TDA9383(50)脚(黑电流检测输入端)电压为5.6V(正常)，相关电路也无异常之处。而测TDA9383◎脚(自动亮度控制端)电压为1.3V(正常电压值为3～4V)。

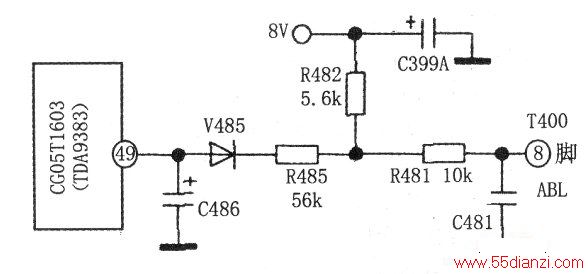

为了迅速判断ABL电路是否有故障，将TDA9383(49)脚与ABL电路断开，开机图像亮度恢复正常，再测TDA9383(49)脚电压已升为3.2V。由此判断故障为ABL电路异常引起。将TDA9383(49)脚与ABL电路连好，测得下图中R482下端一点电压为1.2V(实际该点电压值为3～5V，且随亮度变化而变化)。经检查发现R482(5.6kΩ)已开路。将其更换后，故障排除(见下图)。
