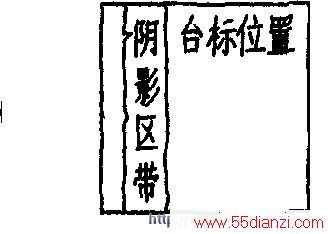

长虹SF2515(A)型彩电画面右移,台标出现在屏幕中部的上方,屏幕左半部画面出现有一条垂直阴影区带
长虹SF2515(A)型彩电画面右移,台标出现在屏幕中部的上方,屏幕左半部画面出现有一条垂直阴影区带
点击数:7915 次 录入时间:03-04 11:44:18 整理:http://www.55dianzi.com 图像问题

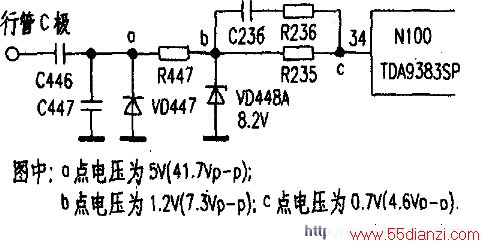

如上图所示。依据故障表现,初步分析这是行中心严重偏移所引发的综合症状。然而。本机图像行中心的位置是由N100的@脚输入的行逆程脉冲及其内部电路所决定,又受控于12C总线的调整。因此。在检修本故障时,有必要先进入总线维修模式,查看或调整相关的总线数据(如行中心调整项目5HS-23),若通过调整仍达不到要求或其效果不理想时。再恢复原值(本机总线的进入与其数据见附表)。然后拆机检查N100(34)脚的直流电压,峰值电压(正常工作时该脚直流电压为0.7V左右。峰值电压为5Vp-p左右),结果测得该唧直流电压近似OV,且无峰压(用“检波探头”配数字表测)。经排查,查出VD448A稳压限幅二极管击穿,试用一只9.1V的稳压管应急代之,故障排除。之后,测得a、b、c三点电压见下图所标注值。
小结:检修本机行中心偏移故障。除了从总线数据着手外,检测图2中a、b、c三点的直流电压或其峰值电压均可快速查找到故障元件。若测到a点的直流电压偏低。原因可能是C446失容、C447漏电、VD447性能不良(即整流低效)或者是VD448A短路等原因。因为a点的直流电压是行逆程脉冲电压经C446与C447分压后。由VD447整流后产生的。故C446失容后将导致a点的峰值电压减少,经VD447整流后的直流电压也减少,进而使N100(34)脚电压随之下降,反之亦然。

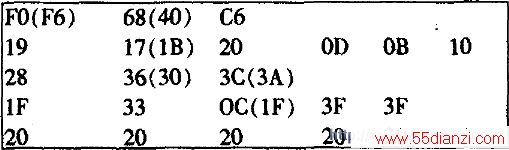

1.进入维修状态STAB数据
2.调整内容
调整项目
参考数据
调整范围
调整内容及相关说明
OPl
Fo(F6)lll10000
O~FF
功能预置
OP2
68(40)O1101000
O~FF
功能预置
OP3
C611000110
0~FF
功能预置
AVG
2800101000
0~3F
截压设置调整
VCBC:0UTHBC:ABOVE
此项字母在AVG选项数据下方出现且闪动与(调整无关)
VXOO
1900011001
0~3F
4:3设置。改写为00后.图像变为宽屏幕(即上、下出现3啪左右黑厨
VS
lD(20)00011101
O~3F
半场输出调整憾中此项屏幕下半部黑屏,上半部正常)
SC
200010000
O~3F
场S校正
5VA
20(30)00100000
0~3F
场幅调整(参数值增大场幅增大,反之亦然)
5VSH
2l(20)00100001
O~3F
场中心调整
5HA
28(20)00101000
O~3F
行幅调整
5HS
23(20)00100011
0~3F
行中心调整
SEW
1C(20)00011100
0~3F
枕形失真调整
50V
34(3C)00110100
0~3F
字符场起始位置调整(选中此项屏幕4角都有一个红色“+”字符出现,参数值减少,操作字符上移)。
HP
2D(2B)00101101
0~3F
平行四边形失真校正。
TC
1A(20)00011010
0~3F
梯形失真校正
UCP
300011000
O~3F
上角失真校正
BCP
2B(30)0010101l
0-3F
下角失真校正
HB
24(20)00100100
0-3F
弓形失真校正
11CUT
2000100000
O~3F
红枪截止电压
GCUT
2000100000
O~3F
绿枪截止电压
RDRV
2000100000
0~3F
红枪激励电压
CDRV
2000100000
0~3F
绿枪激励电压
BDRV
2000100000
0~3F
蓝枪激励电压
AGC
17(IB)000101l
0~3F
RFACC起控点设置
VOL
2800101000
0~3F
音量初始值设置
音量00
36(30)001101lO
O~3F
音量00设置
音量25
3C(3A)00111100
O~3F
音量25设置
亮度50
lF0001llll
0~33
亮度中间值设置
亮度99
3300110011
0~3F
亮度最大值设置
对比度50
OC(1F)00001100
0~3F
对比度中间值设置
对比度99
3F0011111
0~3F
对比度最大值设置
彩色99
3F0011111
0~3F
色度最大值设置
IFIO
2000100000
O~3F
中频设置
VDEL
OD00001101
O~OF
亮度僧号延时设置
CL
OB00001011
O~0F
阴极激励电庄设置
POISE
lO00010000
O~OF
开机延时,单位(0.5秒)
INIT
数据(E2PROM)初始化
