IGBT模块散热器(冷却体)的选定方法

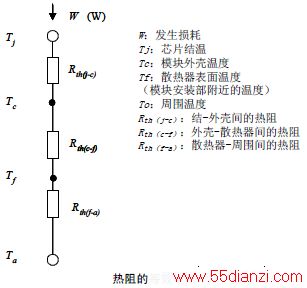

　　通过上述的等效电路，结温（Tj）可以由下列热方程式求得。
　　Tj=W×{Rth(j-c)+Rth(c-f)+Rth(f-a)}+Ta

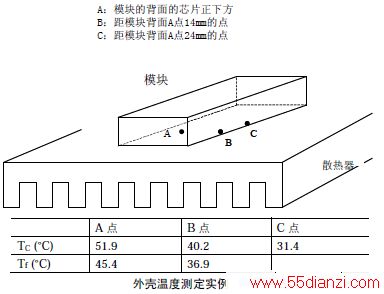

　　如图所示，此外各点的温度都测定时均低于实际值，并且由于它受散热器散热性能的制约，设计时有必要注意。

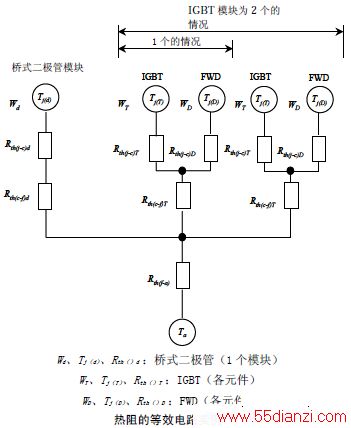

　　下面，安装IGBT（2元件模块）时的等效电路实例以下图表示。此时，热方程式为：

　　Tj(d)=Wd×[Rth(j-c)d+Rth(c-f)d]+[W(d+2WT+2WD)×Rth(f-a)]+Ta
　　Tj(T)=WT×Rth(j-c)T+[(WT+WD)×Rth(c-f)T]+[W(d+2WT+2WD)×Rth(f-a)]+Ta
　　Tj(D)=WD×Rth(j-c)D+[(WT+WD)×Rth(c-f)T]+[W(d+2WT+2WD)×Rth(f-a)]+Ta
　　根据这些公式，请在确认Tj未超出Tjmax的条件下选择散热器。

　　2、瞬态的热方程式

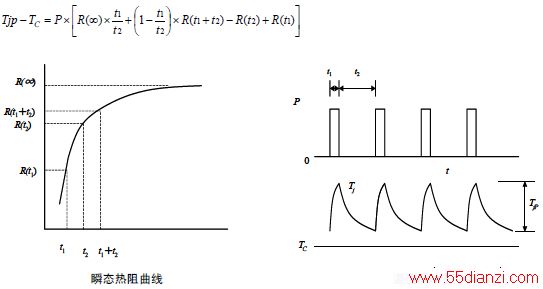

　　一般情况下，虽然如前面所述，从平均发生的损耗考虑稳态的Tj已经足够，但实际上每次反复交换产生的损耗是脉冲状态的，因此形成了下图（右）所示的温度脉动。这种情况下，将发生的损耗看作一定周期与一定的峰值形成的连续矩形波脉冲，使用说明书中记载的如下图（左）所示的瞬态热阻曲线，能够近似计算出温度脉动的峰值（Tjp）。
　　也请在确认该Tjp没有超过Tjmax的条件下选定散热器。
