表面安装元器件的性能与使用

    表面安装元器件包括电阻器、电容器、半导体器件以及电感器等。它们在彩电电子调谐器、电子手表、袖珍计算器、袖珍收录放音机、微型电子计算机、手持对讲机、无绳电话、程控交换机、汽车电子产品、航空航天产品中业已大量应用。

    我国目前已有丹东半导体厂、天津半导体四厂、970厂、774厂、上无十厂、兴化晶体管厂和成都无线四厂等f‘家从日本、美国和欧洲一些国家引进了表面安装元器件生产线共20多条，主要产品为片状电阻器、电容器、二极管、三极管。我国年产表面安装电阻10亿只以上，表面安装电容8亿只以上。小间距多引线SOP、SOJ、QFP、PLCC，LCCC、LDCC等封装还处于研制和试生产阶段，仅有个别厂家小规模生产COB封装电路。预计1995年我国对SMD和SMC的总需求量可达60-100亿只。

    本文将着重叙述SMC和SMD的外形结构、标识方法、性能参数、选用原则和使用注意事项。

    一、表面安装电阻器

    表面安装电阻又称片状电阻或无引线电阻，是应用最广泛的电子元件。它的特点是体积小、重量轻、高频性能好、电性能优异、形状简单、尺寸标准化。它有矩形和圆柱形两种。

    1．矩形片状电阻器

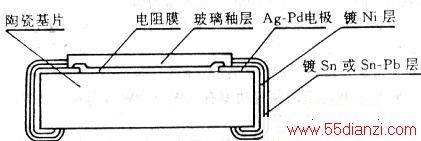

    其外形如图1所示。它由陶瓷基片、电阻膜、玻璃釉保护层和端头电极四大部分组成。基片大都采用96%Al2O3陶瓷制作，具有较高的机械强度和电绝缘性。电阻膜通常采用Ru0，电阻浆料印刷在陶瓷基片上，再经烧结而成。近年来还逐步开发出了低成本的浆料材料，如氮化系材料(TaN-Ta)、碳化物系材料(wc-w)和Cu系材料。保护层覆盖在电阻膜上，采用玻璃浆料印刷再烧结成釉。端头电极由三层材料构成：内层的Ag-Pd合金与电阻膜接触电阻小，附着力强；中层（又称阻挡层）为一层Ni，主要作用是防止端头电极脱离；外层为可焊层，采用电镀Sn或Sn-Pb、Sn-Ce合金。

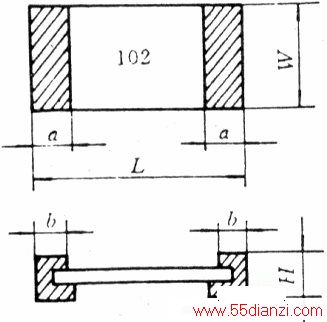

    矩形片状电阻器的外形尺寸列于下表并参见下图。

    矩形片状电阻可用其型号来标识。一个矩形片状电阻，若其型号为RI11118WlOOkΩJ，则该型号中各字符、数字的含义如下：RI11-矩形固定电阻器；1/8W-额定功率；lOOkΩ--标称阻值；J-允许偏差。

    矩形片状电阻的阻值范围一般为10Ω-3.3MΩ．成都无线电四厂的产品为lΩ-lOMΩ。标称系列为：1.01.11.21.31.51.61.82.02.22.42.73,03.33.63.94.34.75.15.66.26.87.58.29.1矩形片状电阻的额定功率有，1W，1/2W，1/4W，1/8W，1/10W,1/16W．1/32W。

    矩形片状电阻的焊接温度一般为235±5℃，焊接时间为3±1秒，最高焊接温度为260±5℃(10±1秒)。

    矩形片状电阻的工作电压为100~2OOV，视其功率大小而定。

    矩形片状电阻有散装、盒式包装和编带包装3种包装形式。表面涂上耐热漆密封而成的，最后还要在圆柱外表面涂上色码标志，如下图所示。

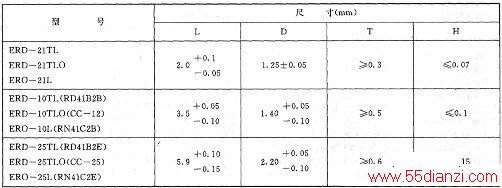

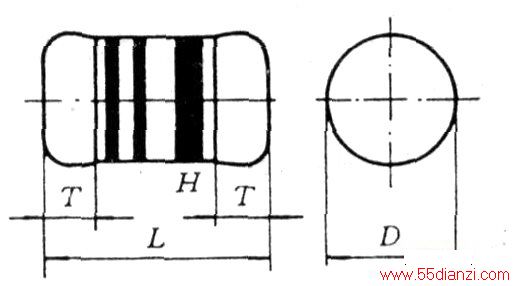

    圆柱形电阻的外形尺寸列于下表并参见下图。

    目前我国暂用日本企业的标识方法来标识圆柱形电阻。

    由于日本各企业的标识方法不尽相同，本文就不一一叙述了。

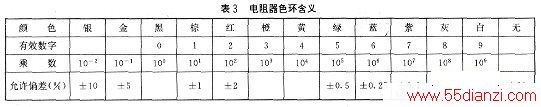

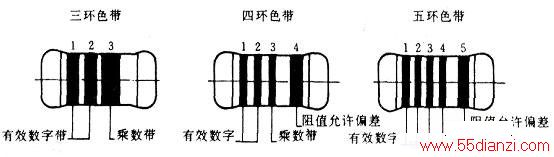

    圆柱形电阻的阻值范围基本上与片状电阻器一致。色环的标识及含义如上图和上表所示。ERD型碳膜电阻器用三色环标志，偏差为J(±5%)，第一、二条色环表示有效数字，第三条表示有效数字乘以10的指数，ERO型金属膜电阻器，使用五条色环标志，第一、二、三条表示有效数字，第四条表示有效数字乘以10的指数，第五条表示偏差值，其阻值偏差为G(±2%)或F(±1%)。色环的第一条靠近电阻器的一端，最后一条比其它各条宽约1倍。

    圆柱形电阻的额定功率、工作电压和焊接温度与片状电阻基本一致。其包装分散装和编带（仅限1/8W规格的）包装两种。

    3．矩形电阻器与圆柱形电阻器的对比

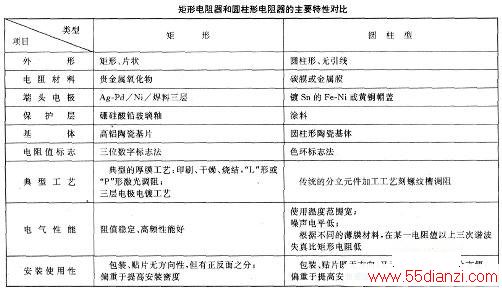

    矩形片状电阻器和圆柱形电阻器各有特色，两者的主要特性对比列于下表。

    除上面介绍的矩形电阻器和圆柱形电阻器以外，SMC中的电阻器类元件还有固定电阻网络、表面安装电位器等，限于篇幅，不再一一介绍。

    4．更换表面安装电阻器的注意事项

    专业维修人员及电子爱好者在维修袖珍计算器、电子手表、游戏机、随身听、电视调谐器等电器时，都会遇到表面安装元器件。在这些电器中，大凡用到SMC和SMD的地方，空间都非常狭小，所以，一旦SMC和SMD损坏，就不能用常规元件来替换（因为常规元件放不下），唯有用相当的SMC和SMD来替换。

    在更换表面安装电阻器时要注意以下两点：(1)要通过查阅图纸和在路测量，弄清要更换的表面安装电阻器的具体阻值及功率，所选用的表面安装电阻器要与其一致。片状与圆柱形电阻可互换使用。(2)由于表面安装电阻器尺寸相当小，用镊子也不易夹持，故可先用502胶点一点儿在元件的中部与印制板之间，然后再行焊接。拆除及焊接所用的烙铁，其功率不宜超过25w，而且最好选用调温型的。烙铁头一定要尖，焊接时手持细焊锡丝用烙铁头直接在元件端面处点焊。焊接时间不宜过长，以3秒内为好。焊锡不要使用过多，以免出现连焊，短路焊点。若发生连焊现象，最好使用吸锡烙铁将多余的焊锡吸除。
