1.多层片状瓷介电容器

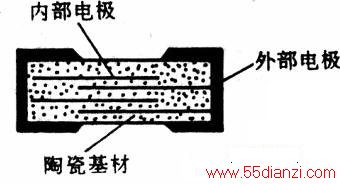

其外形结构如上图所示。生产时将作为电极材料的铂、钯或银的浆料印刷在生坯陶瓷膜上,经叠层烧结,再涂覆Ag-Pd外电极。外电极常采用三层结构;内层为Ag或Ag-Pd,中层为镀Ni或Cd层;外层镀Sn或Sn-Pb,易于焊接,可改善耐热及耐湿性。
多层瓷介电容器,除大容量的外,通常采用以下六种标准尺寸:
多层瓷介电容器的标识方法目前还无统一标准,故各企业均采用自己的标准。
多层片状瓷介电容器的电气特性除耐压外均优于常规瓷介电容器。它可广泛地用于谐振回路、耦合、温度补偿、滤波电路等。其焊接温度和时间与片状电阻器相同。
片状瓷介电容器系列中还有高精度(±1%,±2%)型、高耐压(200V,300V,500v)型和大容量(O.l~lO01F)型、微调型等,限于篇幅,不一一介绍了。
2.表面安装钽电解电容器

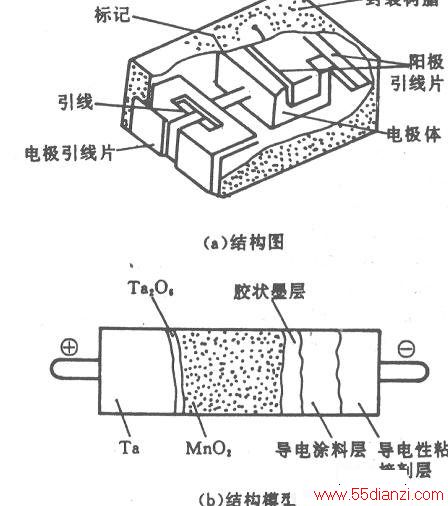

表面安装钽电容器分矩形和圆柱形两种。矩形电容器又分裸片型、模塑封装型和端帽型。下图为日本松下公司生产的矩形片状钽电解电容器的结构示意图。

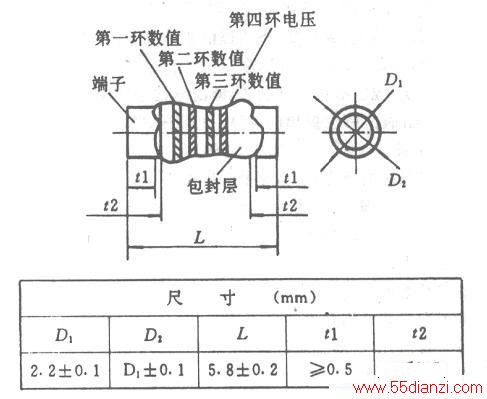

钽电容器以高纯钽粉为原料,与粘合剂混合后,将钽引线埋入,加压成型,然后在1800~2000℃的真空炉中烧结,形成多孔性的烧结体作为阳极。应用硝酸锰发生的热解反应,使烧结体表面被覆固体电懈质二氧化锰作为阴极。在被覆二氧化锰的烧结体上涂覆石墨层和涂银的合金层,最后封焊阳极和阴极端子。圆柱形钽电解电容器的结构和外形尺寸示意图如下图所示。
圆柱形钽电容器采用色环法标志其电气参数,详见下表。
钽电解电容的标称容量为0.1、0.15、0.22、0.33、0.47、0.68、1.O、1.5、2.2、3.3、4.7、6.8、10、15、22、33、47、68、100(μF);耐压为4.0、6.3、10、16、20、25、35、50(V)。
