高低料位测量中设有两个料位传感器，即高料位传感器及低料位传感器。当储料仓的物料高于设定的高料位时，高料位传感器动作，通过电路发出声、光报警，并切断送料装置的．电源，停止送料，以免溢出。当储料仓料位低于设定的低料位时，低料位传感器动作，通过电路发出声、光报警，提醒工人开动送料装置，进行送料。
工作原理
微型料位传感器因其原理不同而各异，如电容式、超声波式、核辐射式、音叉式等。这里介绍的一种新颖微型料位传感器，它的工作原理与音叉式相似，但结构则完全不同。

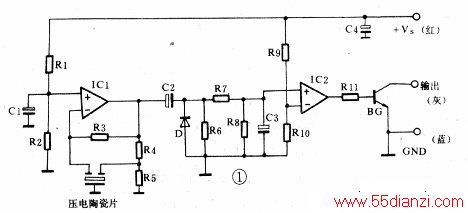

微型料位传感器由振荡器、整流器、电压比较器及驱动器四部分组成，其电路如下图所示。
振荡器是由运算放大器IC1组成的一种白激振荡器。压电陶瓷片接在运算放大器的反馈回路，其振荡频率是压电陶瓷片的自振频率。由于采用单电源供电，运算放大器同相端接入R4=R5的分压器。振荡器经耦合电容C2输出。
整流器是将振荡输出的交流电压经Dl整流成直流，并经R7、R8分压及C3滤波后，获得一个固定的直流电压。
电压比较器由运算放大器IC2组成，其同相端输入是经整流、分压的固定电压，其反相端输入是由R9、R10分压器分压的参考电压。当振荡器振荡时，电压比较器同相端的电压大于参考电压，使电压比较器输出为高电平；若振荡器停振，则电压比较器输出为低电平。
驱动器是由一级晶体三极管组成，它接成集电极开路状态，以便用户接各种不同负载（如继电器、蜂鸣器、LED显示器等）。在电压比较器输出高电平时，晶体管饱和导通，负载得电工作；当电压比较器输出为低电平时，晶体管截止，负载不r作。在高料位传感器工作时，当物料（颗粒状或粉末状）未接触到振荡器压电陶瓷片，振荡器起振，电压比较器输出高电平，驱动晶体三极管导通，负载通电；当物料升高接触到振荡器压电陶瓷片，并高于料位传感器时，则振荡器停振，电压比较器输出低电平，三极管截止，负载不通电。
低料位传感器工作状态与上述相似。从传感器的工作状态来看，它是一种开关型传感器，所以也称为料位开关。
外形尺寸与内部结构

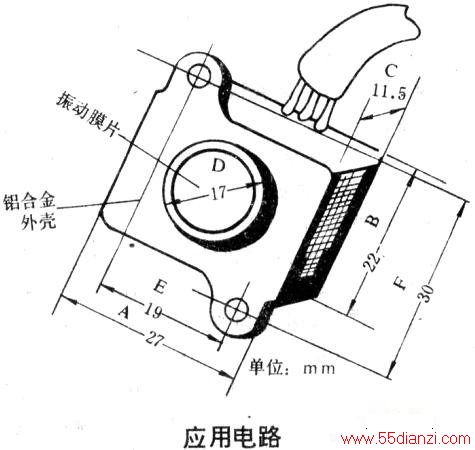

微型料位传感器的外形及尺寸如下图所示。它可用两个M3的螺钉同定在储料仓上，由3针插头与电路连接。
微型料位传感器内部是：这是一种嗥膜电路，所有的电路都装在一片n．6mm厚的陶瓷基板上，电阻均为印制电阻，其它元器件为贴片元件，压电陶瓷片胶粘在铝合金的壳体上。
特点
微型料位传感器的特点是：①灵敏度高；②工作可靠，③尺寸小；④工作电压范围宽(6～30Vdc)；一般在9～12V电压范围内工作；⑤工作温度范围为-10～+50℃；⑥驱动电流可达300mA（饱和导通）；⑦安装方便。
这种传感器有常闭型（振荡器起振时，驱动器导通）、常开型（振荡器起振时，驱动器截止）两种，其外形及电路基本相同，仅整流部分与电压比较器接法上有些差别。
1．高料位电路高料位电路如上图所示。高料位测量时，要求料位达到设定位置就发出声、光报警，并切断送料设备的电源使送料停止。

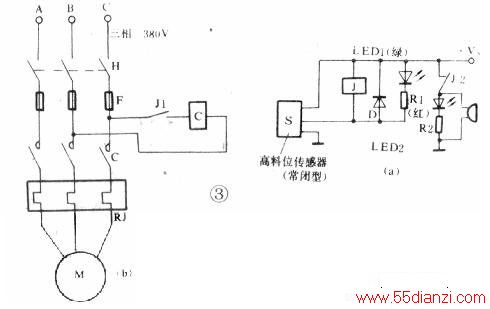

上图(a)是料位传感器（常闭型）及控制电路，上图(b)是送料设备的电机控制电路。
在料位未达到设定高度时，继电器J吸合，使琳电器常开触头J1闭合，接触器C线圈通电，使三相触头c闭合，若三相开关H合上，则三相电机运转，进行送料。与此同时，LED1（绿色）亮，表示料位未超过设定的高位。继电器J的常闭触头J2释放，LED2（红色）及蜂鸣器不发声。
当输送的料达到高料位时，料位传感器停振，继电器J得电，LED1灭，Jl释放，接触器C线圈断电，三相触头释放，电机停止运转，送料停止；继电器J2闭合，使LED2点亮及蜂鸣器发声进行报警。

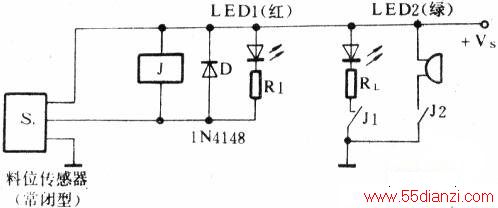

2．低料位电路低料位电路如上图所示。在料位高于没定的低料位时，物料与振动的压电陶瓷片接触，传感器停振，继电器J不吸合，则LED2（绿色）亮；当料位低于设定低料位时，侍感器振荡器起振，继电器J吸合．LED1（红色）亮．J2触头闭合，发出蜂鸣声报警，而J1触头则断开，使LED2（绿色）熄灭。
使用注意事项
这种微型料位传感器的振动膜片是铜质的，所以适用于轻质的固体小颗粒料或粉末料，并且要求粉无粘滞性．以免影响工作。
由于输送到储料仓的料不平，一般呈锥形（如上图所示），所以高料位传感器不应装得太高，以免料超过进料口，而传感器尚来工作（上图中A）。一般低料位不宜装得过低(上图中D)。因为这样会使物料直接落在振动膜上，造成误报；也容易造成送料不及时而出现不能连续生产。
