随着集成技术的发展，立体声平衡控制电路已日趋集成化、专门化。目前，在普及型和中档立体声音响设备中所采用的立体声平衡控制专用集成电路，如LM1035、LM1036、LM1040、TA7630P等单片集成块，大多采用直流电位控制方式。而往往设置有微处理器(CPU)或单片微机的高档音响设备，其立体声平衡控制专用集成电路常采用标准的串行三线微处理机接口控制方式，通过精心设计的软件来实现立体声的平衡。这类集成电路有LMC1992、LMC1993等单片集成块。
1．采用直流电位控制方式的LM1035、LMl036和LMl040美国国家半导体公司生产的立体声平衡控制专用集成电路LM1035、LM1036和LM1040具有较宽的电源电压范围。它们在实现立体声平衡控制的同时，均可实现75～80dB的音量控制及±15dB的音调控制。集成块LM1040还具有双声道立体声声像扩展功能。

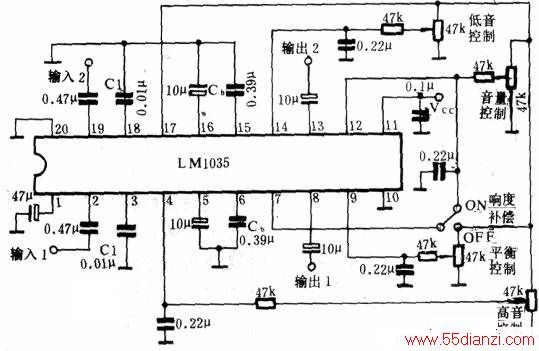

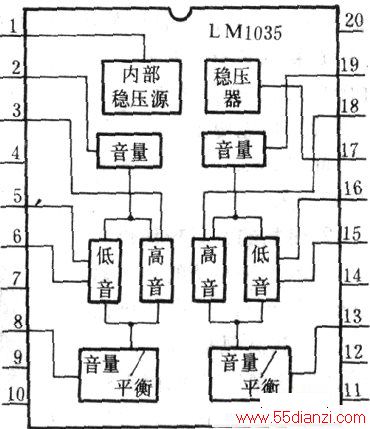

集成块LM1035的内电路结构框图如上图所示，下图是它的典型应用电路。

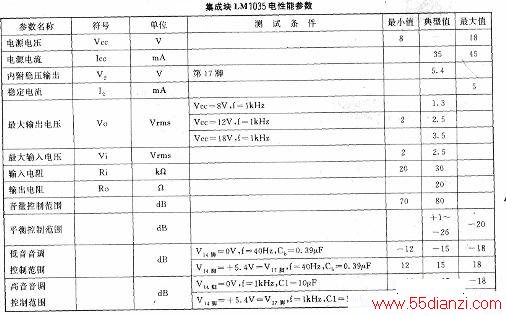

它的主要电性能参数见上表。该IC第1脚是去耦合电容外接端子。第2脚和第19脚分别是lC两路声道的输入端子。第4脚是高音音调控制输入端，通过其注入直流电平高低的调节来实现高音音调控制的功能。第3脚和第18脚分别是IC两路声道高音音调控制外接滤波网络电容端子。第5脚和第16脚分别是两路声道的交流纹波旁路电容外接端子。第6脚和第15脚分别是两路声道低音音调控制外接滤波网络电容端子。第7脚是响度补偿控制输入端。第8脚和第13脚分别是两路声道的输出端子。第9脚是立体声平衡控制输入端，通过其注入直流电平大小的调节来实现立体声平衡控制的功能。第10脚和第20脚是1C接地端子。第11脚是整块IC的电源(+VCC)供给端子。第12脚是音量控制直流电平注入端。第14脚是低音音调控制直流电平注入端。第17脚是IC内附直流稳压电路的输出端子，用以提供实现音量、高低音音调及立体声平衡诸项控制所需的直流控制电平(+5.4V)。
立体声平衡控制专用集成电路LM1035和LM1036采用20脚DIP封装，LM1040采用24脚DIP封装。

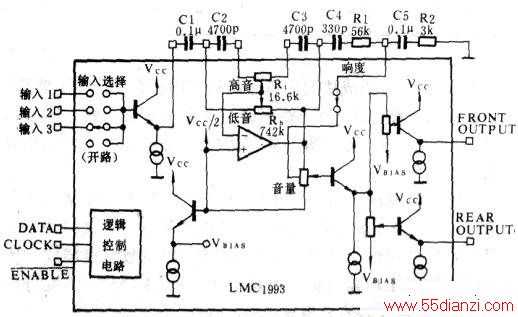

2．采用微机接口控制方式的LMCl992和LMCl993立体声平衡控制专用集成电路LMC1992和LMC1993具有较宽的电源电压范围，采用标准微线(MICROWIRErM)接口，能与TTL、CMOS逻辑电平兼容。它们所需外围元件少，其中外接电容容量都在0.lμF以下，可选用占用体积小的片状电容。LMC1992可选择四个立体声信号源（不带响度控制），LMC1993可选择三个立体声信号源（带响度控制）。下图是LMC1993集成块的内电路结构框图和典型应用电路（图中仅画出一路声道，另一路声道与其完全对称一致）。

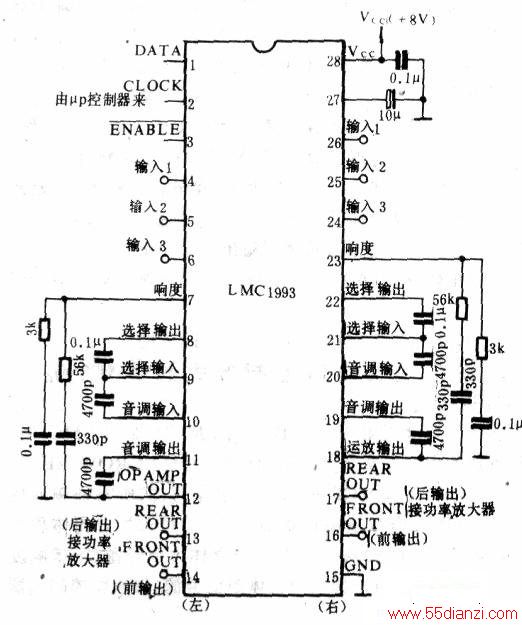

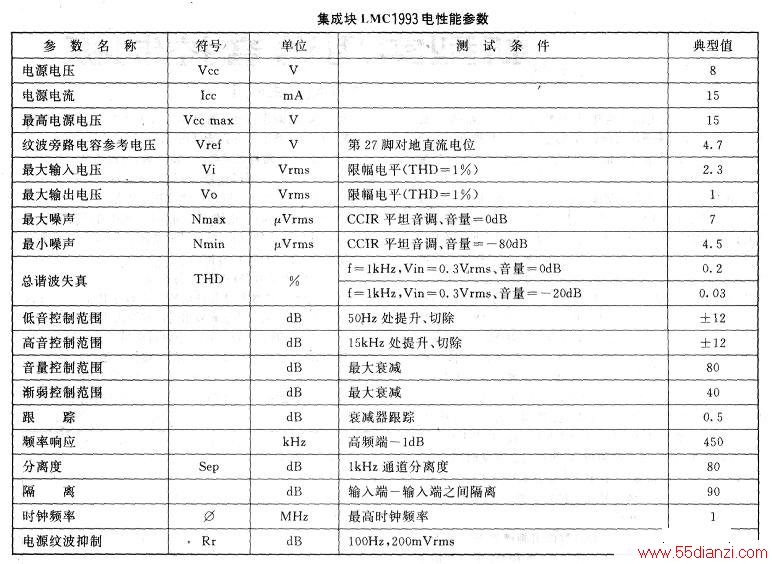

下图是LMC1993集成块各引脚功能与排列图。它的主要电性能参数见下表所列。
整个集成块所具有的音量、响度、音调、平衡控制功能均可通过软件来完成，通过IC内设置的模拟开关和薄膜硅铬电阻网络的合理组合排列而实现。它还可以与数字控制式立体声3/7段图示均衡器集成电路LMC834和LMC835配合使用，实现高档音响的全集威化和电脑化。
