但可编程逻辑器件使用中还有诸多需要注意的细节，特别是对于才开始应用其进行设计的电子线路设计人员，只有把握住这些细节才能成功的进行设计。
应用基础

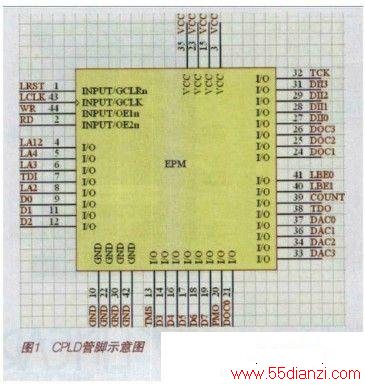

在设计之前需要对逻辑器件进行了解，以MAX7000系列为例，器件管脚设置如图1。这是将CPLD器件应用于PCI接口逻辑的一个示例，实现对PCI接口芯片输出的本地控制信号的译码及部分功能模块的嵌入式设计。

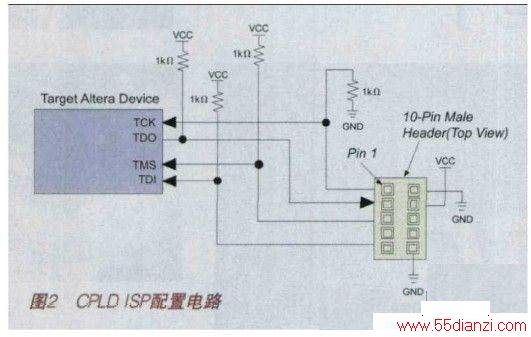

元件除去电源部分所需管脚，剩下的大部分是I/O口，可定义为系统所需控制管脚。需要注意几个全局信号控制脚，如GCLK、OE等管脚可用于整个逻辑器件工作时序的控制，一般用于全局信号的连接。同时需要注意的是TDI、TMS、TDO、TCK四个管脚是与在线编程相关的程序下载管脚，必要时候也可作为通用的管脚使用。ALTERA元件的下载线可以购买或是自行制作，资料比较完备。要实现在线编程，CPLD元件部分的PCB设计时需要注意，几个下载管脚不是悬空的，都必须进行上拉、下拉设计，电路如图2。这点容易忽略，而导致下载软件无法发现下层的器件，相关说明在文档“In-System Programmability”中。
在操作系统中安装相应的下载线驱动，就可在其图形化的设计软件中发现可编程控制器件，并对其进行在线编程、调试。
应用ALTERA公司的硬件开发语言AHDL及通用的VHDL等硬件描述设计语言，能实现软核的自主开发，同时可实现同步仿真，验证设计的逻辑正确性。以下是一个数字分频器设计示例。
SUBDESIGN NDivide
(
clk :INPUT;
clkoutD :OUTPUT;%偶分频输出%
BXCOUNTout[3..0] :OUTPUT;
COUNTAOUT[2..0] :OUTPUT;
)
VARIABLE
%偶分频变量%
COUNTD[3..0] :DFF;%小于16分频器，偶
数分频器%
clkRegD :DFF;
BEGIN
%偶分频部分%
COUNTD[].clk=!(clk);
clkRegD.d=!clkRegD.q;
clkoutD=clkRegD.q;
IF (COUNTD[].q==1) THEN%根据分频数定，2的n+1分
频，此处为4分频，2分频时clkRegD.clk=!clk即可%
COUNTD[].d=0;
ELSE
COUNTD[].d=COUNTD[].q+1;
END IF;
clkRegD.clk=COUNTD0.q;
END;
应用CPLD还需注意其输出脚状态改变时所产生的高频的脉冲，会对下一级器件带来严峻的考验。因此在 PCB设计中必须进行相应的处理，才能有效抑制脉冲的极值，同时保证上升沿的陡直。图5为一脉宽调制软核的输出效果图。该模块实现精度为8位的脉宽调制，方波信号基频为4kHz，由33M的PCI时钟分频得来。系统只应用最简单的阻容滤波电路来降低脉冲值。
该图为直接输出与滤波输出两种条件下的示波器显示图，在图a中没有采取滤波措施，可以看到在上跳沿处为4V左右的尖峰脉冲，相比稳定的高电平3V输出高出1V。而图b是经简单的阻容滤波电路后输出，上跳沿脉冲的峰值明显得到抑制。较大的改善了系统的性能。
结束语
应用可编程逻辑器件，可加速开发的进程，在器件提供的方针环境中进行功能的仿真验证，可及时发现设计中的缺陷。但是自带的仿真器本身也并非完美，在电路设计完成后还需进行更细致的验证。CPLD的广泛应用给电子线路设计人员有更大的发挥空间，更灵活的设计方式，极大的提高了设计效率。
