新材料陶瓷电容器的性能
新材料陶瓷的特性与传统材料相比，居里点转移至低温侧，使其在常温下(25℃)呈现出顺电相。因此，新材料产品和传统的产品相比，能达到以下性能。

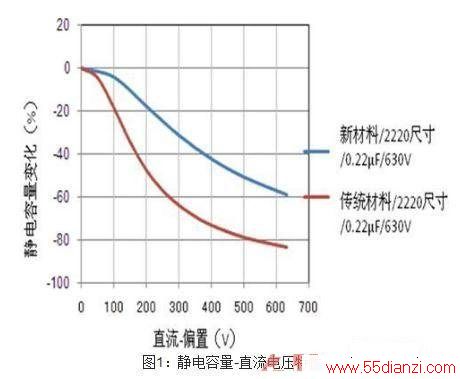

施加直流电压时的电容值减少率小，确保了高有效电容值(施加直流电压时的容量)。能确保在施加DC600V时，电容值为传统材料的2倍。

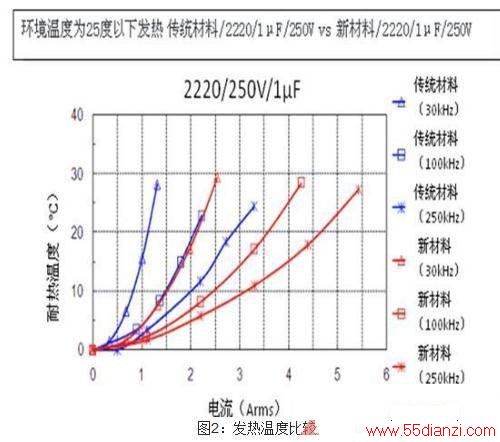

损耗小，允许纹波电流大。频率f=250kHz时，允许纹波电流约为1.6倍。
村田公司允许纹波电流值的标准是环境温度在25度以下，可通电直至电容器自热温度达到20度。若静电容量为1&mICro;F的产品，频率f=250kHz时，相对传统材料产品的2.9Arms的耐电流量，新材料则为4.7Arms。

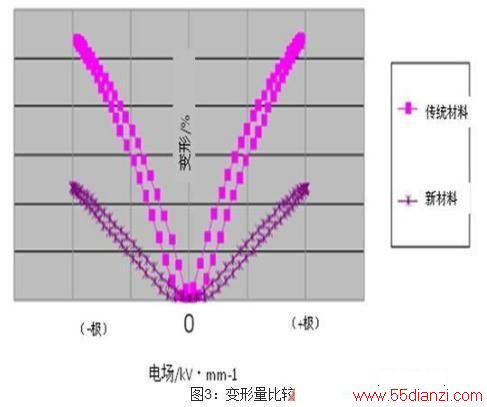

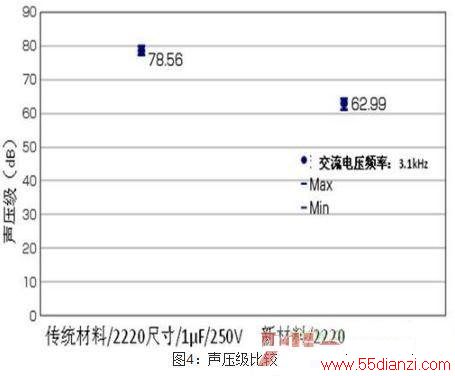

当施加直流电压时机械应变量相对较小，吱吱声(声压级)也很小。与传统材料相比，新材料的声压级只有五分之一。新材料陶瓷的压电效应很小。因此电信号变化引起的机械振动不易发生。
声压级减少6dB，意味着声压变成1/2，新材料电容器的声压级比传统材料低15dB，声压则为1/5。
产品一览和使用电路的介绍

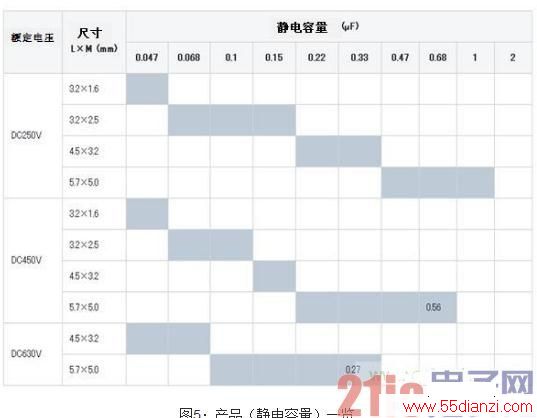

2010年10月完成了如图5所示新材料的商品化。另外，关于能够获得的最大静电容量，引线型或金属端子型，由于两个电容叠加式产品的商品化，能够实现额定电压DC250V的产品为2µF (=1µF×2) 、DC450V的产品为1.1µF (=0.56µF×2) 、DC630V的产品为0.54µF (=0.27µF×2)。 此外，新材料陶瓷电容器的温度特性是X7T(传统材料为X7R)。

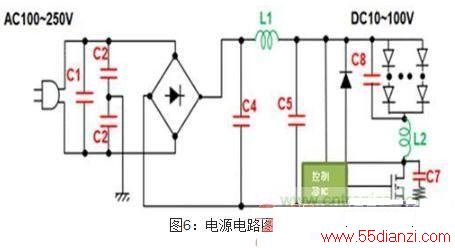

LED球泡灯的一般电源电路图如图6所示。
新材料商品的性能如前页所示，概要如下：
1.确保了比传统产品更高的有效电容值。
2.允许功率大，纹波电流耐量大。
像LED球泡灯这样的小功率电源除了噪声对策还可能作为平滑功能使用，于是形成了如图1的C4和C5这样的最合适的设计。
具体的电容值的选定，面向日本市场的产品：输入电压为AC100V时，整流电路的上下电位差是140Vo-p (=100×&raDIC;2),所以额定电压为DC250V的产品可选择的最大电容值为2µF。同样的，面向全球市场的产品：输入电压为AC240V时，上下电位差为340Vo-p (=240×√2)，额定电压为DC450V的产品可选择的最大电容值为1.1µF，额定电压为DC630V的产品可选择的最大电容值为0.54µF。
另外，LED球泡灯之外，为了改善LED照明设备的谐波和功率因数，整流电路后加上PFC(功率因数改善)电路的情况也是有的。因为新材料产品和传统的产品品相比，损失较小，因此可作为高频纹波电流耐量也十分出色的PFC输入电容器来使用。
此外，其他的C1.C2等等可使用的电容如图7所示。
新材料的电容器是以低损耗、高容量为目标，进行了材料的开发及商品化。其在电路上的用途除了噪音对策以外，研发出了最适合用于平滑用途的产品。今后我们除了提供必要的技术数据外(允许纹波电流数据等)，更会提供更多方便大家使用的信息。
