MAX1403:高性能∑-Δ ADC的原理及应用

MAX1403:高性能∑-Δ ADC的原理及应用

点击数:7707 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   元器件特点及应用

      MAX1403 的另一种接口电路如图6所示。从图中看出,该接口电路所耗费的单片机I/O口更少,线路更简洁。全体单片机的I/O引脚均可与MAX1403接口。如果一个双向中开漏I/O引脚有效,即可把DOUT和DIN相连,从而进一步降低接口引脚数。要使用MAX1403三线接口,图中CS引脚必须接地。

      5.3 4~20mA变送器

4-20mA复送器

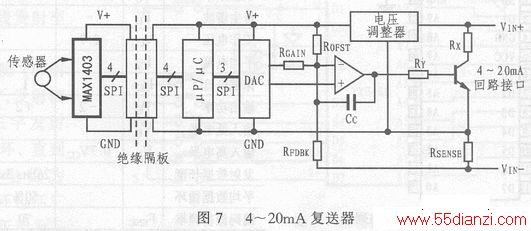

      由MAX1403 和μC/μP及DAC等电路组成的4~20mA变送器如图7所示。这是一种低电压、单电源供电、易与光耦合器接口的变送器,其性能非常良好。变送器从 4~20mA环路中得到功率(能量),从而使变送器电路的电流被限制在4mA。如果把环路电流的容限进一步限制在3.5mA,那么变送器仍然可将环路电流保持在3.25mA,因为MAX1403本身消耗电流为250μA(0.25mA)。

      6 印刷电路板和元件装接中的问题

      为了使ADC获得最佳的性能,必须使用模拟地和数字地分开的印刷电路板。在印刷电路板的设计中,特别要注意地线的布置。通常把模拟地和数字地独立设置在各自电路中,然后把模拟地和连到一点(星号标志)。如果系统中只有一片MAX1403,那么可把该片的AGND和DGND引脚一起连到地平面;如果系统中有多片MAX1403,那么可把多块芯片的AGND和DGND引脚相连,尔后连到一个公共点,而这个公共点应尽量靠近MAX1403的星形地。    数字地严禁设计在芯片下面,因为这样会把噪声耦合给芯片,从而影响ADC正常工作。但是应当使模拟地在芯片下面运行,因为这样能减少数字噪声的耦合。MAX1403的电源引脚输入线应尽可能宽,以提供一个 低阻抗通道,从而降低电源线上脉冲的影响。

      由于MAX1403是高分辨率的ADC,因而电源的耦合电路尤为重要。因此在印制电路板设计时,应对所有的模拟电源输入都加一级去耦电路,即用10μF锂电容和0.1μF陶瓷电容并联到地。而这些却耦电路的元件应尽可能靠近芯片的电源引脚,这样才能获得更好的去耦效果和消除因引线过线而带来的干扰。



上一页  [1] [2]
