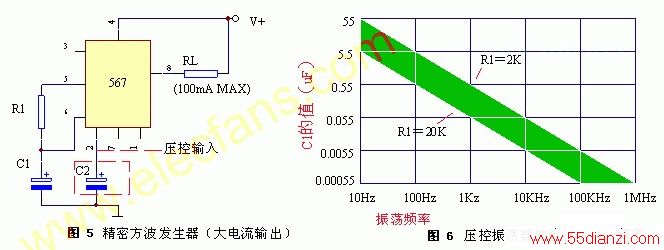

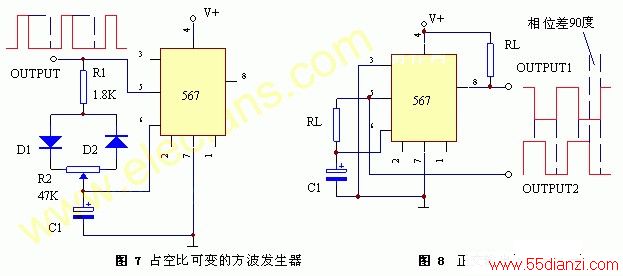

图4和图5的电路可以用不同的方式修改，如图7至图10所示。在图7中，占空比或传号/空号之比对所产生的波形而言是完全可变的，借助微调电位器R2，其变化范围为27∶1至1∶27。另外，在每个工作周期内，C1交替充放电，充电是经电阻R1、二极管D1和R2的左侧，而放电则通过电阻R1、二极管D2和R2的右侧。只是随着传号/空号比率的改变，工作频率略有改变。
图8所示的电路可以产生正交方波，此振荡器在引脚5和8上的二个方波输出有90°的相位差。在此电路中，输入引脚3通过接地。如果在引脚3上加有2.8V以上的偏置电压，则引脚8上的方波有180°相移。

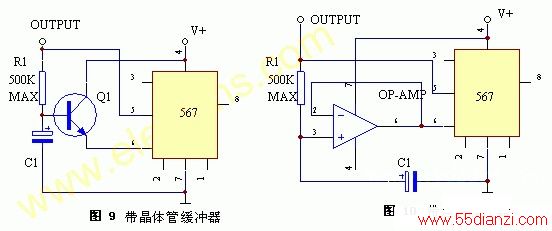

图9和图10所示为定时电阻值最大可为500KΩ左右的振荡器的电路。这样，定时电容C1之值即可按比例减小。在这二个电路中，在567的引脚6和R1、C1的节点间接有一个缓冲级。
在图9中，这个缓冲级是一级晶体管射极跟随器。踞遗憾的是，这一级的引入使波形的对称性略差。相对应的是，图10所示电路以一级运算放大器跟随器作为缓冲级。这样就不影响波形的对称性。
