盲人探路器之一(LM567、KD56022)

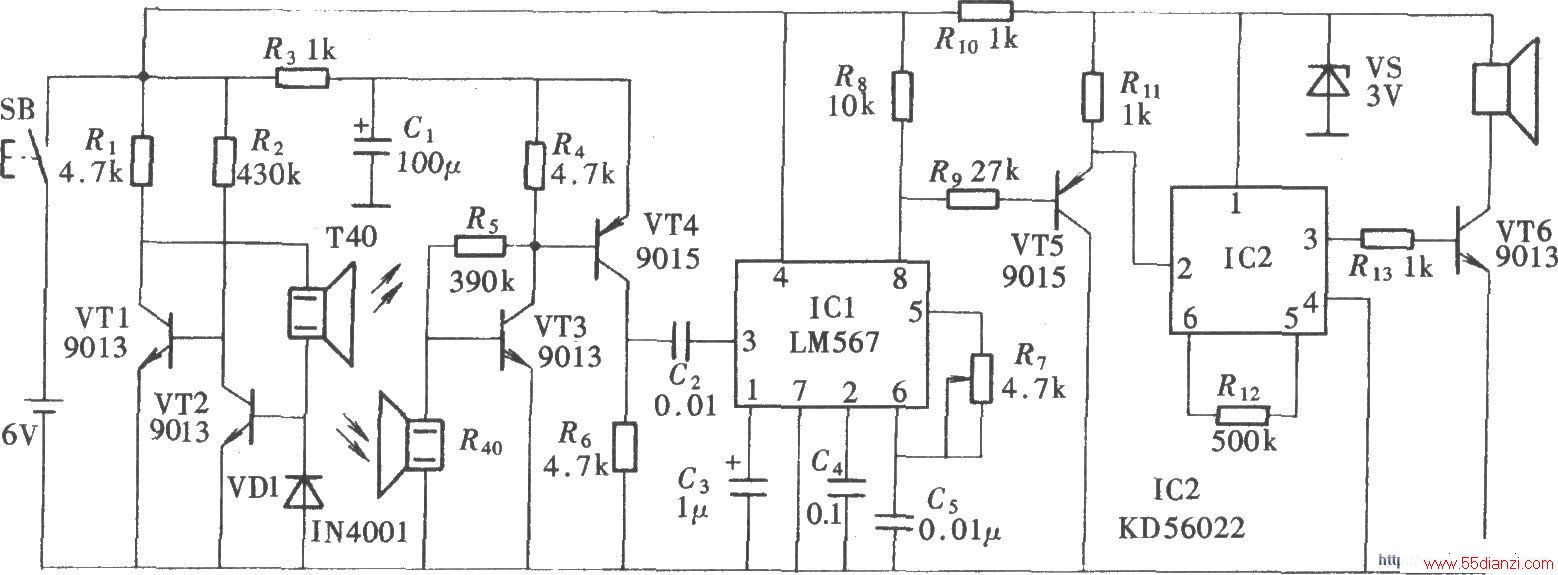

盲人外出时总要带一根拐仗来探路，以躲避障碍。由于手仗不可能太长，探测距离十分有限。利用超声波原理组成一个微型探测器，安装在手仗内，不仅可以提高探测效率和探测距离，而且使用十分方便。如图为采用超声波探测器组成的盲人探路器，其电路组成如图所示。该电路超声波发射器、超声波接收与信号电压放大器、超声检测电路和警示发声电路组成。
