这款器件的电阻容差仅为±1%,额定温度系数为35 ppm/oC,可以简化开环应用以及精密校准与容差匹配应用。
图1 AD5291/2引脚图
AD5291/2的滑动点位置可通过SPI数字接口进行控制。在将电阻值存入20-TP (20次可编程)存储空间以前,用户可以任意调节。AD5291/2进行熔丝熔断时无需任何外部电源,可以有20次永久编程的机会。在20-TP激活期间,当发出熔断命令后,电位计滑动点的位置将被永久固定(类似于在机械式电位计上涂环氧树脂胶)。
AD5291/2采用紧凑型14引脚TSSOP封装,可在-40°C ~ +105°C的扩展工业温度范围内工作。
数字电位器可作为电阻串数模转换器(RDAC)的替换。
利用数字电位计AD5292构建30V低成本DAC
图2所示电路采用digiPOT+系列数字电位计AD5292、双通道运算放大器ADA4091-2和基准电压源ADR512,提供一种低成本、高电压、单极性DAC。该电路提供10位分辨率,输出电压范围为0 V至30 V,能够提供最高±20 mA的输出电流。AD5292可以通过SPI兼容型串行接口编程。

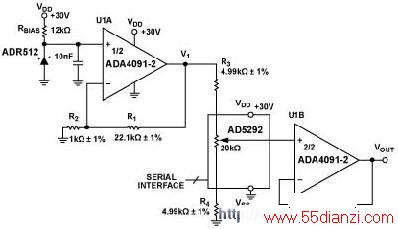

图2 AD5292构成的单极性DAC
AD5292具有±1%电阻容差,因而可以与外部分压器电阻R3和R4串联,如图2和图5所示,以构建一个在缩小的输出电压范围内提供10位分辨率的游标DAC;这可以起到提高DAC灵敏度的作用,类似于增加一个与电位计串联的电阻。此外,AD5292内置一个20次可编程存储器,可以在上电时自定义输出电压VOUT。
本电路具有高精度、低噪声和低温度系数输出电压等特性,非常适合数字校准应用。
图2所示电路采用数字电位计AD5292、基准电压源ADR512和运算放大器ADA4091-2,提供一种10位、低成本、高电压DAC。本电路可保证单调性,微分非线性(DNL)为±1 LSB,积分非线性典型值为±2 LSB。
高压稳压器由低压基准电压源和后接的同相放大器组成,该放大器的增益由R1 与 R2的比值决定。1.200 V基准电压源ADR512具有低温度漂移、高精度和超低噪声性能。 确保ADR512最小工作电流的最大电阻值由公式1确定。
在图2和图3中,RBIAS电阻为12 kΩ,可将ADR512的偏置电流设置为2.4 mA。

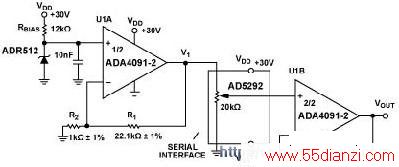

图3 通过缩小输出电压范围并利用游标DAC来提高精度
图3:通过缩小输出电压范围并利用游标DAC来提高精度(原理示意图,未显示去耦和所有连接)
ADA4091-2是一款运算放大器,具有低失调电压和轨到轨输出。ADR512与ADA4091配合使用,可提供低温度系数和低噪声输出电压。
电阻R1 和 R2 用来调整放大器的增益。U1A的输出电压V1 决定DAC的最大输出电压(VOUT)范围。可以用公式2计算电阻值。
图2中,所选电阻值可提供23.1的增益和27.72 V的V1 值。可以用该电压为其它电路供电,最大输出电流为17 mA。

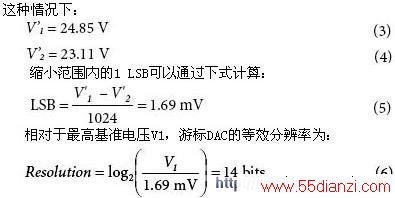

为改善电路精度,可以用两个外部电阻降低AD5292上的基准电压,如图4所示,由此便可在有限的电压范围内提供全部10位分辨率(游标DAC)。数字电位计通常具有±20%的端到端电阻容差误差,由于数字电位计与外部电阻之间存在匹配误差,因此会影响电路精度。AD5292则具有业界领先的±1%电阻容差性能,有助于克服电阻匹配误差问题。

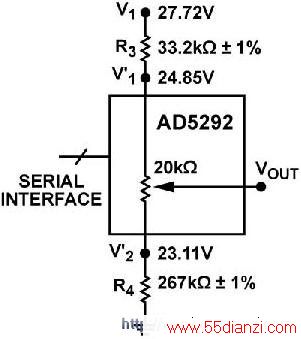

图4 通过降低基准电压来构建游标DAC
图4:通过降低基准电压来构建游标DAC,从而改善INL性能(原理示意图,未显示去耦和所有连接)
AD5292具有一个20次可编程存储器,可以在上电时将输出电压预设为特定值。
为了使本文所讨论的电路达到理想的性能,必须采用出色的布局、接地和去耦技术。至少应采用四层PCB:一层为接地层,一层为电源层,另两层为信号层。
单极性DAC的典型特性
A D5291 (8位、内置20次可编程上电存储器)和AD5293(10位、无上电存储器)均为±1%容差数字电位计,同样适合本应用。
4.096 V低成本基准电压源ADR5044也不失为一种选择。R1/R2比值可以根据不同的基准电压进行适当调整。
