PWM-13B FAD527Q放大器的开关电源电路

PWM-13B FAD527Q放大器的开关电源电路

点击数:7535 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   稳压-电源电路

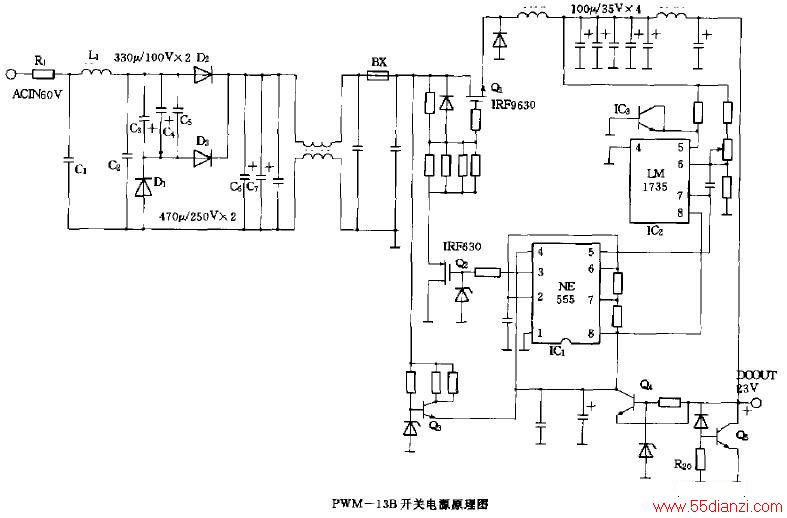

    FAD527Q放大器的开关电源电路,采用60V集中供电,其电路基本原理为:AC60V经倍压整流滤波加到场效应管Q,在其输出端由IC、Ic组成的取样、基准,振荡控制Q2、Q1,的导通时闻,使其输出稳定的23V电压。该电路稳压范围宽(允许输入30~65V电压)、效率高,具有过流、过压保护等,其电原理如下图所示。

FAD527Q放大器的开关电源电路
