3.1 输入配置
ADS5500的模拟输入部分主要由一个差分跟踪/保持放大器和开关电容组成，如图4所示。
差分输入技术确保了高采样率条件下的高性能，同时也带来了非常高的可用输入带宽，这一点对于某些中频采样或欠采样应用尤为重要。对于低频输入信号的输入配置可以采用差分输入/输出放大器（如OPA695），用来简化前端驱动电路。这种配置的优点在于其具有较大的灵活性，放大器可用来完成模拟输入信号的极性转换（单极性～差分）、信号放大及ADC的前端预滤波等工作。
3.2基准源电路
ADS5500的内基准电压源简化了电路板的电路布局，对此，板上可不用其它附加电路。但从优化性能的角度考虑，可在REFP和REFM引脚上各连接1个1μF的电容器并接地。此外，为更好设置芯片的工作电流，还应在IREF引脚上连接1个47Ω的电阻，并与AGND引脚相连，见图5所示。

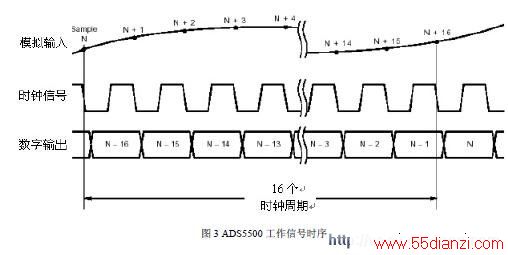

从实用角度考虑，选用低抖时钟源并对其进行相应的带通滤波可大大提高高频采样系统性能。芯片内部的ADC内核在时钟信号波形的上升沿和下降沿都能进行数据转换，进一步提高了芯片的工作效率。当无时钟源或时钟频率低于10MSPS时，芯片将自动切换至休眠模式。
3.4输出选项芯片
产生14位的数据输出信号（D13┄D0，其中D13为最高位，D0为最低位），1个数据就绪信号（CLKOUT引脚）和1个数据溢出指示位（OVR引脚，当输出数据幅值超过最大值时，该位被置为1）。
通过改变DFS引脚电平可设置输出信号的数据格式和时钟输出信号的极性。输出信号的数据格式有直接二进制码和二进制补码两种形式，而时钟极性则表现为输出数据在时钟波形上升沿或下降沿有效。DFS引脚电平有四种选择范围，因而就有四种对应关系。表2给出了这四种模式的对应关系。

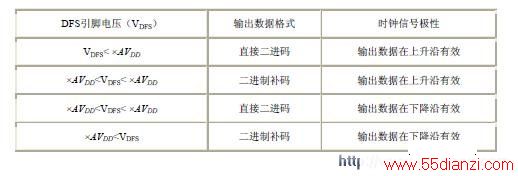

表2输出数据格式和时钟信号极性的选择
3.5应用举例

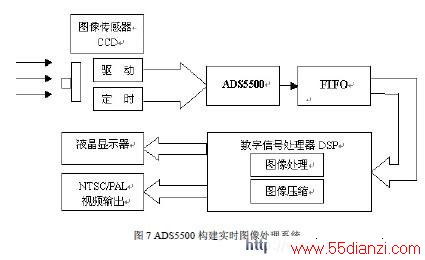

以下是一个实时的图像处理系统，CCD传感器把原始图像（模拟信号）送至ADS5500高频采样，得到高精度的数字图像信号，再通过高速同步FIFO送入到图像处理单元，由数字信号处理器完成图像的处理和压缩，并将处理后的数据显示在液晶显示器或CRT显示器上。
结束语
ADS5500接口简单，使用方便、灵活，14位采样精度，同时又有很高的转换速度。在大多数需要高速数据采集和高精度测量的应用场合中，该芯片具有很强的实用性。
