比例电压转换接口电路AM417的工作用原理及应用

     其中，比例电流源可用于传感器的激励电源，它的电流I_IB可以通过外接电阻R1调节，式子如下：

I_IB＝V_VIB／（10R₁）

    而高精度的线性放大器（内置固定增益G_IA＝10）则主要用于处理差分电桥信号。AM417的开路集电极输出级的主要功能有：电压输出、电流限制以及输出电压的调整等。

    3．1  电压输出
　　AM417电压输出主要通过一个外接的开路集电极三极管T1（由电压输出级驱动）来完成，其输出级电流可达11mA。而增益G_OUT可以通过外接电阻R3和R4在2～11之间进行调整。公式如下：

G_OUT＝R₃／（R₃＋R₄）

　　从而可通过G＝G_IAG_OUT整个系统的增益。

   3．2  电流限制

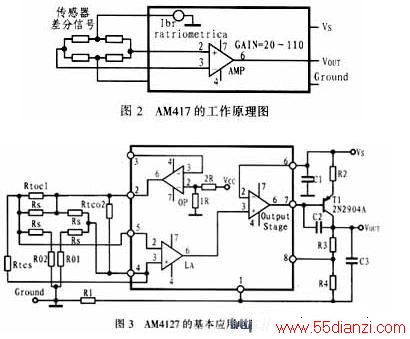

　　对管脚VOUT进行简单的电位钳制可限制它与VCC之间的电压降变化，AM417的最大输出电压为：V_VOUTmax＝V_VCC－1．5V_BE（T）。而最大电流则可通过串接在三极管T₁发射极上的电阻R2来调节（见图3）。公式如下：

I_VOUTmax≈380mV／R₂

   如果不需要电流限制，三极管T1的发射极可以直接接在电源电压V_CC（R₂＝OΩ）上。一个恰当的三极管T₁（V_BE－温度漂移：－2mV／℃典型值）和集成电路AM417的热接触可以降低总的输出电流I_OUT的温度漂移，同时也可提高电路的电流限制能力。

    3．3  可调输出电压范围
　　由于同型号的传感器输出信号有不同的范围，因此通过调节输出级的增益G_OUT可以使最大输出电压增益符合要求，输出电压的偏置可以由传感器的偏置调整电阻R01和R02来调整，参见图3。

    4  应用设计

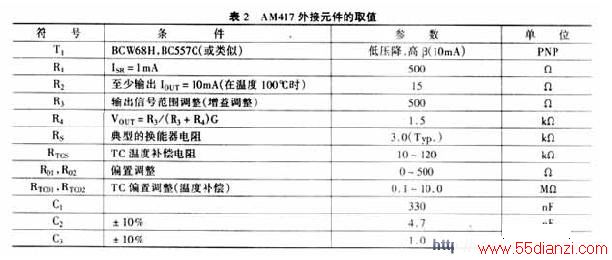

　　在图3所示的AM417基本应用电路中。其各外接元件的参数值如表2所列。在这些外接元件参数条件下，电路的各主要参数如下：
