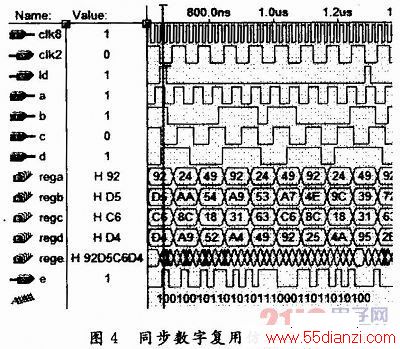

LD上升沿到来时刻，支路寄存器采集到的一个时隙码元信号情况值为：rega=10010010B(92H)；regb=11010101B(D5H)；regc=11000110B(C6H)；regd=11010100B(D4H)。经过时分同步复用后的高速输出信号为：e=10010010110101011100011011010100B(92D5C6D4H)，信道传输速率提高了4倍。码元信号复用过程及仿真波形示意如图4所示。
www.55dianzi.com
3．3 分解端电路设计原理

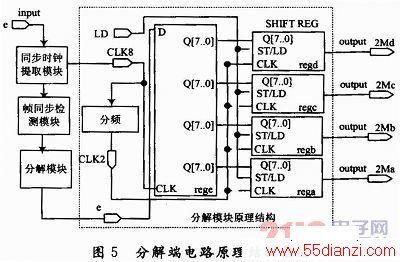

在分解端，8 MHz高速串行信号e首先经过同步时钟提取模块，根据串行数据的内部特点，利用数字锁相环等技术提取出和发送端同频、同相的时钟信号CLK8，然后经过帧同步检测模块，建立状态机对串行数据中的TS0时隙的帧同步码元进行检测；这样保证了接收端能够准确无误的恢复发送端的数据。对于高速数据分解为4路支路信号的电路原理刚好和复用端相反，如图5所示。
3．4 分解端功能仿真结果分析
与复接端相反，利用CLKS高频时钟读取串行e的码元信号到锁存器rege中，LD信号为内部逻辑产生的控制信号，负责码元分解搬移。由于一帧信号容量过大，故截取了某帧内的一个时隙以便于观察分解还原功能的实现，在32个CLK8时钟周期内从串行输入数据e采集到的码

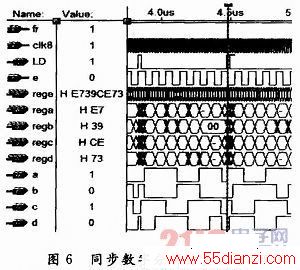

元信号锁存在rege移位寄存器中，如图6所示，rege=11100111001110011100111001110011B(E739CE73H)，从波形图上可见分解后的支路锁存实时状态值为：rega=111001 11B(E7H)；regb=OO11l001B(39H)；regc=11001110B(CEH)；regd=01110011B(73H)，而恢复出4个支路的时隙码元信号为：a：11100111；b：00111001；c：11001110；d：01110011。分解过程及其信号分解还原波形如图6所示。
4 结语
本文主要依据PCM30／32基群信号的特点，结合FPGA建模仿真，利用QUARTusⅡ8．0仿真综合软件，实现4路低速信号的同步时分复用，提高信号传输效率；并在分解端将其分解还原为4路原始信号。功能仿真结果正确，在允许的信号延时下实现了系统主要功能。系统基于FPGA的设计，便于功能修改和扩展，只需实时修改内部参数即可。
