前言：随着现代交通业的飞速发展，报站与LED显示系统的应用也变得日益广泛。当今流行的此系统绝大部分都只能用于一条固定路线，比如公共汽车上的报站系统。不仅起终点固定，具体行线也不能更改。如果要改变路线，需要重新设计。本文设计的可用于多路线的报站与LED显示系统可根据实际需要．选择不同的线路。
一、系统工作原理图
报站器系统如下图所示，包括两块MCLJ，一块电源监控芯片，一块语音合成芯片，一块数据存储器芯片。
其中AT89C2051用于控制键盘显示部分。MAXIM公司推出的电源监控芯片MA×813L是一体积小、功耗低、性价比高的带看门狗和电源监控功能的复位芯片。使用起来简单、方便，其第(1)脚与第(8)脚相连。在软件设计中，AT89S52不断输出脉冲信号，如果因某种原因单片机进入死循环，则无脉；中输出。经1．6s后在MAX813L的第(8)脚输出低电平，该低电平加到第(1)脚，使MAX813L产生复位输出，使单片机有效复位，摆脱死循环的困境。另外，当电源电压低于限值4.65V时，MAX813L也产生复位输出，使单片机处于复位状态，不执行任何指令，直至电源电压恢复正常。可有效防止因电源电压较低进单片机产生错误的动作。日本OKI公司研制的M6585采用4位的ADPCM语音数据存储格式，内置一个12位数转换器和一个低通滤波器，采样频率有4／8门6／32kFlz四种，用户可根据实际情况进行选择。由于车载提示语音数据量比较大，于是采用了DataFlasfl存储器AT45DBl61B。此存储器是美国AtnleI公司新推出的大容量串行Flasll存储器产品，单片容量为16Mb，完全能满足实际运作需要。
LED显示屏系统则包括通信及字符处理电路，动态扫描电路，行驱动电路，列驱动电路以及LED点阵屏幕。
二、报站器操作面板简要说明
报站器的操作面板和显示屏如下图所示。此报站系统有八条服务用语，最多可用于六条不同的行驶路线，每条路线最多可设88个站点。“1”，“2”，“3”，“4”号键分别可以播出四条不同的服务用语。如若要播出更多的服务用语，可以先按“宣传设置”键，然后再按“1”，“2”。“3”，“4”号键，此时就可以播出“5”，“6”，“7”，“8”条服务用语。如要更改路线，可以按“宣传设置”键5次，直至显示“L●●X”，X代表线路(O～5)，按“站号+”键或“站号-”键可修改当前线路。选好后按“音量选择”键即可改变至所需线路。如要复位，按“宣传设置”键，直至显示“F●B●”时，再按下“音量选择”键即可恢复至该路线的初始状态。
此时如果按“预报”键即可播出该线路的首语，按“到站”键即可播出该线路的尾语。
三、系统软件设计的主要思想
显示屏所要求指定的内容格式，即指定地方要放指定内容，故在制作时用了编辑软件进行编写。下面是介绍用ICExpIorer进行编辑。
ICExplorer是个编译软件，其功能强大，但我们只要用两句指令就够了。

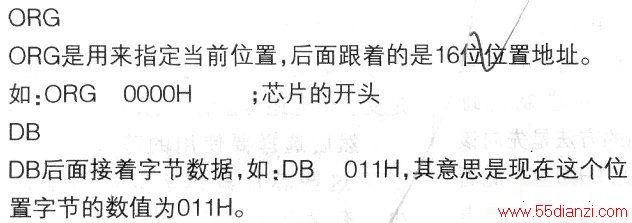

一句是ORG，一句是DBc，还用其定义一行为一句语句，即一句只能在一行填写。可以在各语句中间加插空行，这不影响整体性能。另外，每行分号后均为注释，对生成芯片无影响。
DB后面也可以跟着几个字节数据，其每个字节用“，”来分开，如：(DB 012H，OFFH，013H，OFFH)将会在当前位置和紧接的以下几个位置填写该内容。如果两句DB语句是紧接的，那么定义完第一句各字节后，紧接着定义第二句各字节。DB后面还可以接一整句语句块，其语句用双引号括住，并且会将其转为ANSI码存放。、如DB“一语句块”由于汉字是由双字节组成的，所以相当于定义了八个字节了。语句块可以定义多块，也可将语句块与字节一同定义，同样用逗号分隔。如DB“中央公园”，OFFH，OFFH；站名。
下面以一条线路为例加以说明
