实用的BK2411 2.4G无线双向透明数据传输模块方案

虽然当前市场上2.4G无线模块的方案众多，这些方案基本上都是对不同RF芯片典型应用线路的整合。这些方案虽然一定程度上给用户带来了方便，但是在客户具体应用的时候，依然需要做大量的软件设计工作，延迟了客户产品的上市时间。

本方案专门针对无线工业控制、监控、安防、门禁、考勤等行业应用，是真正意义上的方案整合。既不需要做任何额外的工作，只需要加上电源就能够实现其最基本的功能，不需要客户去慢慢研究复杂的RF芯片的寄存器配置及指令数据的读写，完完全全做到数据的透明传输。

一、方案构成

1. 方案的基本架构

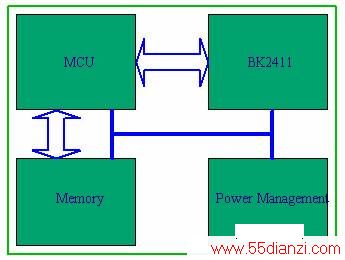

图1方案的基本架构

2. 模块封装

本方案模块尺寸为20x10（单位：mm），脚位定义如图2。

图2 模块脚位定义

二、方案的基本功能

        完全的透明数据传输

      标准的UART数据接口

      速度: 2400bps – 230400bps，可以由软件配置

      发射功率: -18dBm – 0dBm, 可以由软件配置

      自动记忆配置参数

      天线可以是印制板天线也可以是外置天线



三、方案的基本电气指标

      电源： DC 3.3 – 5V

      功耗  发射：22.5mA

             接收：13mA

             休眠：2uA

      接受灵敏度： -88dBm

        调制方式：FSK/GFSK

      工作温度：-40℃～85℃

四、方案的应用及服务

1. 典型数据传输方式

图3典型数据传输方式
