煮饭有三个要素:米量、水量和火候。其中火的控制大为重要。为了能方便地控制煮饭时火的大小,广泛地采用了模糊控制方式。理想的煮饭控制曲线如图2 -1所示。
为了实现图2 -1所示的控制曲线,其烹调工艺如下:在预热中根据温度上升情况对米和水的总量进行推理,确定加热过程中的加热功率大小。在加热过程中,根据温度及其上升速率与最佳曲线比较的差值,对已确定的加热功率进行微调,实现匀速加热。在沸腾阶段,调整加热功率,使其在规定时间10 min内完成。同时以此推理出米和水量的比例,确定焖饭时间及加热功率。
上述方法的目的是,使得无论米有多少,都能烹调出口味一致的米饭;但在具体实现上存在下列问题:
①预热过程对米量的推理受初始水温、环境温度、米质、温度传感器精度及电饭煲本身参数一致性等影响很大,很难作出正确判断,且顶部温度传感器没有起到应有的作用。
②整个烹调过程控制非常复杂,须使用内存大于8 KB的8位单片机,这就使得成本较高。
③加热器的功率要求为900~1 000W,国内电饭煲加热器功率一般为600~700 W(如我们所选定的锅型GDS - 65F的加热器功率仅650 W),不能满足匀速加热过程中的要求。
鉴于此,我们在烹调工艺上作了一些变动,并选用性价比较高的4位单片机KS57C4004作为控制器的主控芯片,设计了一套成本较低,性能完善的电饭煲模糊控制器。其软件流程框图见图2-2,控制器电路原理图见图2-3。
一、KS57C4004单片机简介
KS57C4004单片机是三星公司生产的4位CMOS单片机,具有较高的性能价格比:
①256×4位RAM,4096×8位ROM;
②34个I/O口,其中含4通道8位A/D及8个LED直接驱动引脚;
③多种定时中断、外部中断工作方式;
④8位串行I/O接口;
⑤省电工作方式;
⑥指令执行时间1 μs(典型);
⑦内存REF指令扩充;
⑨42引脚SDIP封装或44引脚QFP封装。
二、煮饭烹调工艺
根据以上分析,模糊控制煮饭烹调工艺如下。
1.预 热
预热过程因受初始水温、环境温度、米质、锅体参数的一致性等多方面的影响,不便对总量进行推理,因此在此过程中仅将水温加热到60℃。
2.浸 泡
在浸泡期内,保持水温在60℃±2℃范围内12 min,让浸泡在水中的米充分吸水。一般米的含水率为14%,经过浸泡后可达到25%。米经过浸泡后煮出的饭松软可口,且含糖量较高。
3.加 热

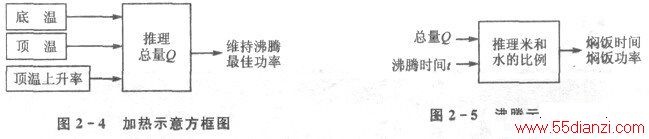

对于额定功率为650 W、额定容积为3.5 L的锅体,经测试,在加热阶段全功率加热,4杯米(180 mL/杯)时须加热约9 min以上,9杯米时须加热约19 min以上。因此在加热过程中采用全功率加热,并且选取不易受外界环境影响的温度点底温90℃作为对米饭总量Q判决的起始点。利用顶部温度不受食物、锅体等参数的影响,一致性较好这一特点,根据底温90℃以后顶温及其变化率,对总量Q进行推理,确定维持沸腾最佳功率,示意方框图如图2-4所示。通过测试,这一方法分辨率极高,达到0.2杯米以上的精度。
4.沸 腾
沸腾过程中,控制火候维持最佳沸腾状态,米进一步吸水,促进淀粉的口转化,使煮出的米饭喷香,并记录沸腾时间t。根据总量Q及沸腾时间t,对米和水量的比例进行推理,确定焖饭时间及焖饭加热功率。示意方框图如图2-5所示。
5.焖 饭
焖饭过程,在最佳焖饭时间和焖饭功率下,让饭心充分熟透,同时使饭表面的多余水分挥发掉。焖饭结束后,米的含水率一般能达到64%,这时的米饭味道香甜、松软可口,米饭也可以食用了。
6.保温
保温过程中,底部主加热器、顶部加热器及侧面加热器同时投入使用,使锅内温度保持在71±2℃,在此温度下米饭能保持12 h不变质。
图2-6是在米量为5杯时烹调的全过程。
上述烹调工艺煮出的米饭与普通电饭煲煮出的米饭相比,米饭的外观及口感均有很大的改善,且平均节电率为15%。
二、其他烹调功能
除煮饭之外,煮粥是烹调的又一难点,在某种意义上讲其控制比煮饭更加困难。要想使煮出的粥不稀、不浓、不溢、喷香,关键是要精确控制火候,使粥在沸腾过程始终处于微沸状态。其烹调工艺如下:

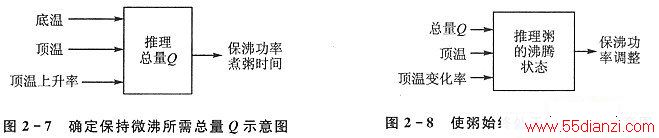

①在初始化全功率加热过程中与煮饭一样,对粥的总量Q进行推理,确定保持微沸所需的加热功率及煮粥时间。其示意方框图如图2-7所示。
②在沸腾过程中,根据顶温及其变化率,对保沸加热功率进行调整,控制火候,使粥始终处于微沸状态。其示意方框图如图2-8所示。
利用DS57C4004单片机除实现上述煮饭、煮粥功能外,还实现了做汤、炖汤、蒸馒头、定时预约、快速煮饭、低电压保护、锅体离开保护、掉电记忆等多种功能。
