1、传感器故障保护
温度传感器故障时,所有的指示灯闪烁,蜂鸣5声,饭煲不能进行任何工作,对任何按键均不响应。一旦进入保护状态,即使硬件故障排除,亦不能对任何按键响应。必须在排除故障后重新上电,系统才能复位。

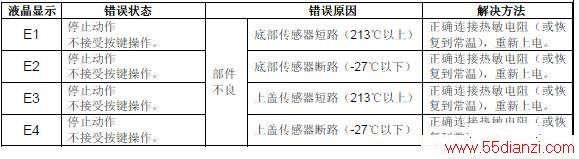

底部传感器短路----E1(数码位中间两个8字段,下同)
底部传感器开路----E2
顶部传感器短路----E3
2、自检功能:
待机状态同时按住“预约时间”“分”键进入工厂模式,蜂鸣器响1声,数码全显示2秒,全部LED发光二极管长亮2秒,然后检测传感器回路,若传感器回路正常时,即没有开路短路。(底部传感位置接50K电阻,顶部传感器接100K电阻)应能见到“8888”字样;如果发生开路或者短路则显示相应的代码,按一下烹调键,数码屏显示01,发热盘全功率加热,烹调指示灯闪烁,开始灯亮;当底部温度达到52度时,发热盘停止加热,烹调时间指示灯、开始灯长亮;再按一下“功能选择”键,数码屏显示02,发热盘全功率加热,烹调时间指示灯闪烁,当底部温度达到120度时,发热盘停止加热,烹调指示灯常亮,按“时”键数码屏显示03、侧面发热丝全功率加热、再按“分”键顶部发热丝全功率加热侧面发热丝停止加热。按“保温/取消”键退出自检。
