本电源定时插座有三个操作按键S1、S2、S3,并用两位LED 数码管显示定时时间。其中S2、S3两个按键分别预置、设定个位和十位数的定时时间值，设定的定时时间调整范围是0 ~ 99 分钟，用一个S1 按键做定时插座的"启动/ 停止"操作按键。
并且程序中添加了蜂鸣器提示音部分，该部分程序功能是：每按下一次S1、S2 或者S3 按键，蜂鸣器就会发出"嘀"的一声响，以确定按键按下的有效性。
计时程序采用倒计时递减计数的工作方式工作，程序在运行时，时间每过一分钟数码管的个位显示值减"1",每过十分钟数码管"十位显示值"减"1".
预设定时时间一到，插座自动切断AC220V 电源输出，同时蜂鸣器报警。直至再次按下"启动/ 停止"按键S1 才能解除蜂鸣器的报警声，同时二位数码管再次显示上一次预置的定时时间。程序也再次回复到初始状态并可随时预置下一次定时插座输出AC220V 电压供给的定时时间。

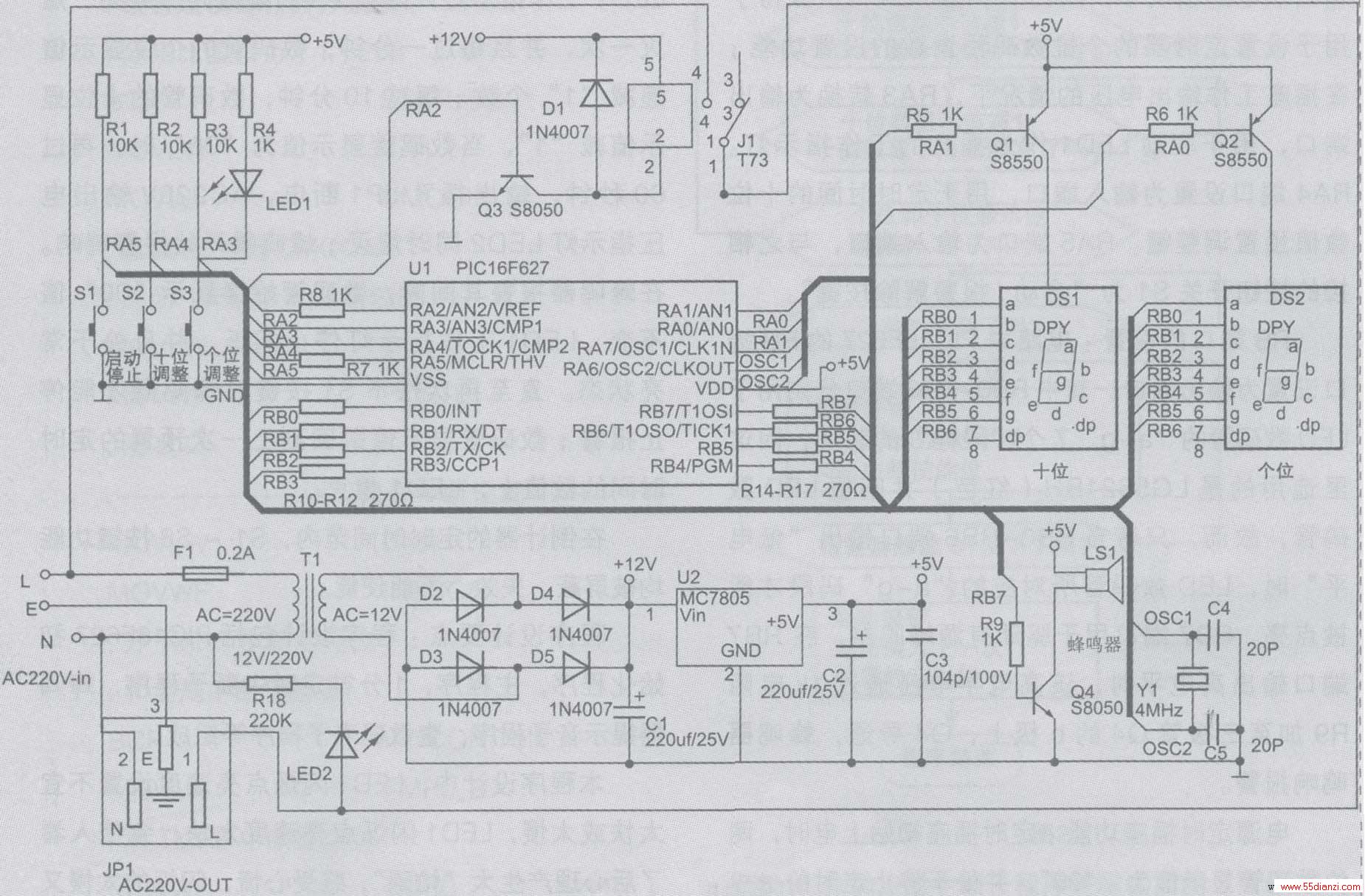

电路硬件部分如图1 所示。
图1 电路硬件部分
电源部分电路：AC220V 交流市电从电路图1中左下端的三孔插头输入到本定时插座中，其中"火线"L 分为两路分别加在控制电压输出继电器J1 的定触点④端和电源变压器T1 的初级绕组的保险丝管上，"零线"N 端加在输出插座JP1 的N 端和电源变压器T1 的另一端，"接地线"E 端则与输出插座的接地端E 相连，输出插座JP1 的"火线端"L则受控于继电器J1 的动触点①端。由T1 电源变压器将AC220V 交流市电变换为AC12V 电压后加在由D2~D5 组成的桥式整流电路的两个桥臂端，再经C1 滤波、MC7805 稳压、C3、C2 高、低频滤波后得到稳定的DC5V 直流电压作为整机的工作电源。
本电源定时插座的主控MCU 芯片为PIC16F627 单片机。PIC16F 系列单片机优点之一是：
端口驱动电流大，每个端口的拉电流或者灌电流均大于20mA,这样用它的端口驱动能力就可以直接驱动LED 数码管了，无需在加驱动三极管，使得该插座的硬件电路设计变得十分简洁。
PIC16F627 单片机端口的设置：
单片机的RA 有6 个I/O 端口，用RA<5 :0>
表示。本应用中RA0-RA2 设置为输出端口；其中RA0、RA1 端口分别用于两个数码管的"个位"和"十位"的"位码"驱动，RA2 用于控制三极管Q3 的b 极工作，连带控制继电器J1 触点的闭合与否，进而，控制了定时插座JP1 的AC220V输出电压的有无。RA3 端口设置为输入/ 输出分时二重复用工作状态：①作输入端口时：用作定时插座的"个位定时时间预置调整键";②作输出端口时：用于驱动LED1 发光二极管做为本定时插座的工作指示灯。在定时插座没有进入定时输出供电的情况下，RA3 作为输入端口，保持了用于设置定时器的个位数码预置数的设置功能；在插座工作输出电压的情况下，RA3 转换为输出端口，用于驱动LED1 作为插座的工作指示灯。
RA4 端口设置为输入端口，用于定时时间的十位数值预置调整键。RA5 端口为输入端口，与之相接的按钮开关S1 为"启动/ 报警解除按键".
RB 端口的设置：电路中PIC16F627 的RB 端口设置为输出端口。其中RB0-RB6 端口分别用于LED 数码管的"a-g"7 个"段码"的驱动，因这里选用的是LG5621BH（红色）共阳极LED 数码管，故而，只有当RB0-RB6 端口输出"低电平"时，LED 数码管所对应的"a-g"码段才能被点亮。RB7 端口用于驱动有源蜂鸣器，在RB7端口输出高电平时，该高电平电压通过1k 电阻R9 加至三极管Q4 的b 极上，Q4 导通，蜂鸣器鸣响报警。
电源定时插座功能：定时插座初始上电时，两位数码管显示值为："99",并处于停止走时的待机状态，其输出插孔JP1 没有电压输出。要是此时按下个位定时时间数值预置调整键S3,则个位数码管从当前的显示值减小"1"个数，如，第一次按下S3 并且释放按键后，个位数码管显示值由"9"变为"8",再按一次S3,显示值变为"7",……直至显示值变为"0",再从"0"回到"9"往复循环显示。
十位定时时间预置调整按键S2 功能与S3 相同，只不过每按动S2 一次，并且释放后，十位数码管显示值减小"1",同样，显示值也是从9 → 8 → 7 →…→ 0 → 9 往复循环显示。S1 为启动/ 报警解除键。
当第一次按动S1 按钮时，定时插座进入工作状态：
RA2 端口输出高电平，此高电平经过1K 限流电阻R8 加在三极管Q3 基极b 上，Q3 导通，继电器J1 吸合，J1 的①、④ 触点闭合，AC220V 交流市电的"火线"L 经继电器的定、动触点④、①加至本插座的输出JP1 的L 端口，从而JP1 插孔输出AC220V 交流电压，同时交流电压输出指示灯LED2 被点亮，表示插座有AC220V 电压输出。
同时，定时时间以倒计时的方式开始计时、递减，定时时间为分钟，定时时长从数码管当前的显示值开始到显示00 结束。在倒计时的时间范围内，LED1 工作指示灯开始以2S 的频率闪烁点亮、熄灭一次，并且每过一分钟，数码管的个位显示值递减"1"个数；每过10 分钟，数码管的十位显示值减"1",当数码管显示值为"00"时，再过60 秒钟， 输出插孔JP1 断电，AC220V 输出电压指示灯LED2 同时熄灭；蜂鸣器开始报警鸣响。
在蜂鸣器报警其间内，数码管始终显示"00"值不变、LED1 工作指示灯停止闪烁，并且处于常亮状态。直至再次按下S1 按键时蜂鸣器才能停止报警；数码管显示值跳回到上一次预置的定时时间的数值上，LED1 熄灭。
在倒计器的定时时间范内，S1 ~ S3 按键功能均被屏蔽、失效，不能使能。
程序设计要点：程序设计包括PIC16F627 初始化程序，主程序，1 分钟定时中断子程序，蜂鸣器提示音子程序，查数码表子程序等组成。
本程序设计中，LED1 闪烁点亮速度设置不宜太快或太慢，LED1 闪烁点亮速度太快，会使人看了后心理产生太"忙碌", 感受心慌，闪烁的太慢又经C1 滤波、MC7805 稳压、C3、C2 高、低频滤波后得到稳定的DC5V 直流电压作为整机的工作电源。
本电源定时插座的主控MCU 芯片为PIC16F627 单片机。PIC16F 系列单片机优点之一是：
端口驱动电流大，每个端口的拉电流或者灌电流均大于20mA,这样用它的端口驱动能力就可以直接驱动LED 数码管了，无需在加驱动三极管，使得该插座的硬件电路设计变得十分简洁。
PIC16F627 单片机端口的设置：
单片机的RA 有6 个I/O 端口，用RA<5 :0>
表示。本应用中RA0-RA2 设置为输出端口；其中RA0、RA1 端口分别用于两个数码管的"个位"和"十位"的"位码"驱动，RA2 用于控制三极管Q3 的b 极工作，连带控制继电器J1 触点的闭合与否，进而，控制了定时插座JP1 的AC220V输出电压的有无。RA3 端口设置为输入/ 输出分时二重复用工作状态：①作输入端口时：用作定时插座的"个位定时时间预置调整键";②作输出端口时：用于驱动LED1 发光二极管做为本定时插座的工作指示灯。在定时插座没有进入定时输出供电的情况下，RA3 作为输入端口，保持了用于设置定时器的个位数码预置数的设置功能；在插座工作输出电压的情况下，RA3 转换为输出端口，用于驱动LED1 作为插座的工作指示灯。
RA4 端口设置为输入端口，用于定时时间的十位数值预置调整键。RA5 端口为输入端口，与之相接的按钮开关S1 为"启动/ 报警解除按键".
RB 端口的设置：电路中PIC16F627 的RB 端口设置为输出端口。其中RB0-RB6 端口分别用于LED 数码管的"a-g"7 个"段码"的驱动，因这里选用的是LG5621BH（红色）共阳极LED 数码管，故而，只有当RB0-RB6 端口输出"低电平"时，LED 数码管所对应的"a-g"码段才能被点亮。RB7 端口用于驱动有源蜂鸣器，在RB7端口输出高电平时，该高电平电压通过1k 电阻R9 加至三极管Q4 的b 极上，Q4 导通，蜂鸣器鸣响报警。
