单片机+8255键盘扫描c51程序

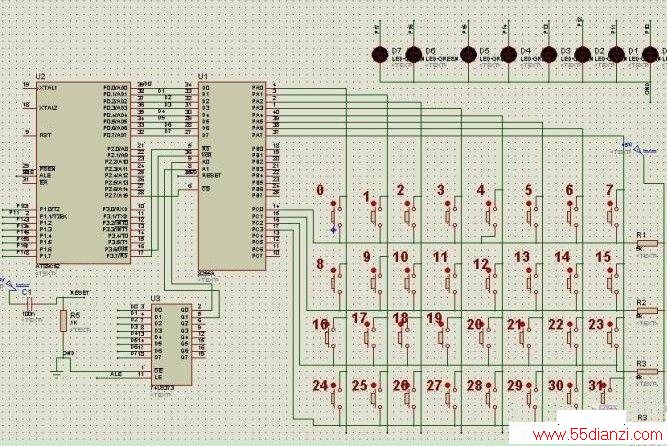

    51单片机+8255芯片的键盘扫描函数，只做了简单的输入输出，利用P1口控制发光二极管亮，键值为7的话键码是0x07；


源程序：

    #include<reg51.h>
#include<absaCC.h>
#define  uchar  unsigned  char
#define  uint  unsigned  int
#define LSCAN  XBYTE[0x7f00]  //列扫描地址
#define HScan  XBYTE[0x7f02]  //行扫描地址

    //延时函数
void delay(uint i)
{uint j;
  for(j=i;j>0;j--)
  {  ;  }
}

    //检测有无按键按下的函数
uchar CheckKey()      //有按键按下返回0xff，无则返回0
{ uchar i;
 LScan =0x00;
  i=(HScan & 0x0f);
  if(i==0x0f) return(0);
  else  return(0xff);
 }
//********键盘扫描子函数***********
uchar KeyScan()
{      //无按键返回oxff，有则返回键码
    uchar ScanCode;
 uchar CodeValue;
 uchar k;
 uchar i,j;
 if(CheckKey()==0)  return(0xff);    //无按键，返回0xff
 else
  {
  delay(200);                    //延时
  if(CheckKey()==0)
    return(0xff);        //无按键，返回0xff
  else
    {
    ScanCode=0x01;              //设置列扫描码，初始值最低位为0
    for(i=0;i<8;i++)            //逐列扫描8次
      {
      k=0x01;                  //行扫描码赋初值
      LScan=~ScanCode;            //送列扫描码
      CodeValue=i;              //键码就是i的值，第零行的每列键码为0，1，2，……7，和i值一致
      for(j=0;j<4;j++)
        {
        if((HScan & k) ==0)      //是否在当前列，
          {
          while(CheckKey()!=0); //若是，则等待按键释放
          return(CodeValue);    //返回键码
          }
        else                    //否则，键码加8，同一列的每一行上的键码恰好相差8
          {                      //列扫描码k右移一位，扫描下一行
          CodeValue+=8;
          k<<=1;
          }

        }
        ScanCode<<=1;            //每一行都扫描完，列扫描码右移一位，扫描下一列
      }
        }
  }
}


 main()
 {  uchar Key;
      P1=0x00;
                //初始，先关闭数码管
  XBYTE[0x7f03]=0x81;    //8255初始化，设置A口输出，C口低4位输入
  while(1)
  { Key=KeyScan();
      if(Key!=0xff)
    P1=Key;
  }
}
